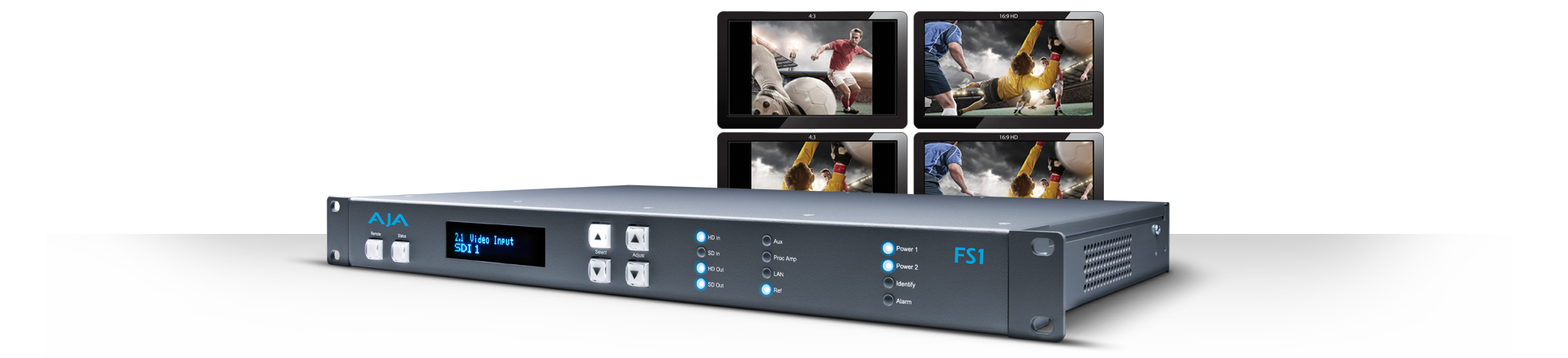

FS1 (生産終了品)
ユニバーサル フレーム シンクロナイザー/コンバーター
FS1 は、強力で柔軟なフレーム シンクロナイザーであると同時に、高品質なコンバーターでもあり、異なる信号タイプに関する作業を支援し、ポスト プロダクションや放送に適した、一貫性のあるフォーマットに変換します。
製品概要
柔軟な入力、柔軟な出力
FS1 ユニバーサル HD/SD オーディオ/ビデオ フレーム シンクロナイザーおよびコンバーターは、柔軟な入出力とコントロール アーキテクチャを備えており、放送用のフル 10-bit ビデオと 24-bit オーディオで HD と SD ビデオの同時作業が行えます。
ほぼすべての入力と出力、アナログとデジタル、HD と SD に対応する FS1 では、SD/HD 間でのアップコンバージョンやダウンコンバージョンに加えて、HD と SD の同時出力も可能です。また、HD 形式間のアップ/ダウン/クロスコンバージョンにも対応し、両形式の同時出力も実行できます。
AJA ハードウェア変換技術
AJA の強力なハードウェアコンバート技術は、お客様のプロダクションに最高の画質をご提供します。主な変換機能には以下があります。
- SD/SD アスペクト比変換
- HD/HD クロス コンバージョン (720p/1080i)
- SD/HD SDI の入力および変換したフォーマットのアップ/ダウン/クロスコンバージョン
- 同時にダウンコンバージョンされた SDI 出力を用いた、HD クロスコンバージョン
デジタルおよびアナログ I/O の柔軟性
FS1 は、非常に幅広いアナログおよびデジタル信号を処理し、それらを相互に変換できる包括的な I/O を備えています。また、FS1 はデュアル HD/SD-SDI 入出力、包括的なマルチチャンネル オーディオ接続、HD/SD コンポーネントを含むアナログビデオ機器用 I/O といった機能を備えており、放送やポストプロダクション環境での使用に最適です。
オーディオについては、優れた柔軟性とオーディオ処理コントロールで、8チャンネル AES、バランスド アナログ、16チャンネル エンベデッド オーディオに対応します。AES またはアナログ オーディオにおける 8 チャンネル出力については、4 つのエンベデッド オーディオ グループから選択することができます。
リモート設定および制御

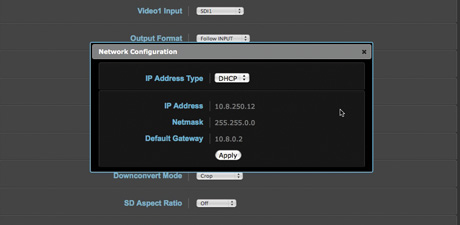

FS 機器はネットワーク環境で使用でき、SNMP モニタリングと Webベースのリモート コントロールに対応しています。内蔵の 10/100/1000MB Ethernet ポートにより、あらゆる Ethernet ネットワークに接続できるため、接続したコンピューターの Web ブラウザーから複数の FS 機器を制御および設定できます。設定情報は、保存して複数の機器に適用できるため、大規模な導入環境においても一貫性を保ち、迅速に設定を行うことができます。
施設の既存のオートメーションと円滑に統合するため、FS1 は入力ソースのフリーズや保存済みプリセットの切り替えなど、さまざまな機能をトリガーする外部 GPI コマンドを受け入れられるようになっています。
字幕変換
FS1 は字幕ならびに CEA-608 キャプションから CEA-708 標準への完全変換を含む SD-HD 形式間の字幕の変換をサポートします。FS1 は形式を変換しても字幕を保持するので、変換後に字幕を再挿入する必要がなくなります。
Active Format Description
Active Format Description（AFD）情報を自動的に設定し、変換する信号に一致させます。 これにより、変換後に AFD 情報を挿入する必要がなく、AFD を認識するデバイスに正確な情報が提供されます。

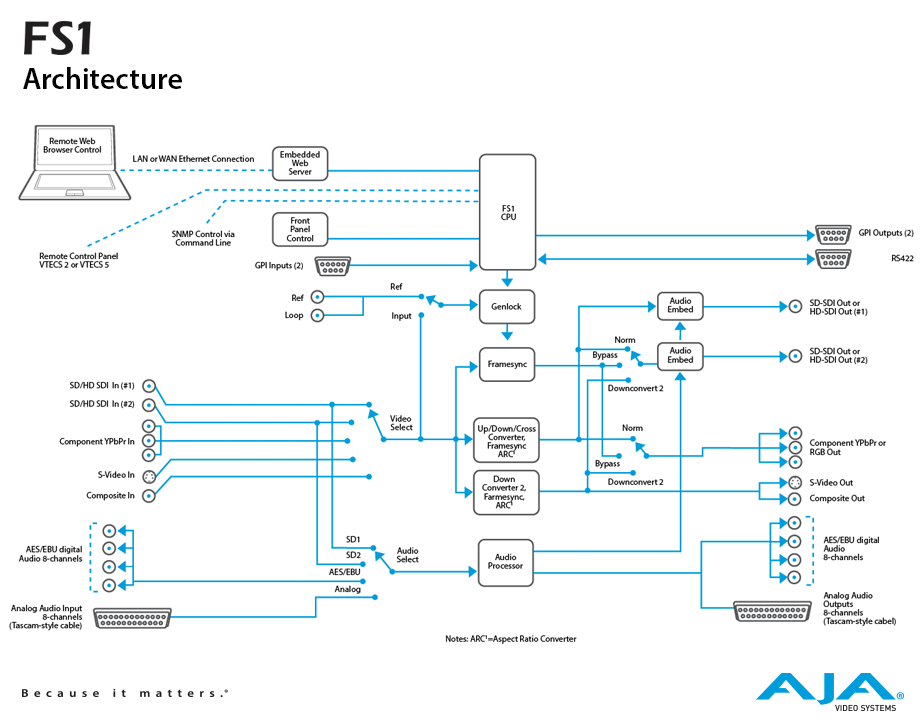

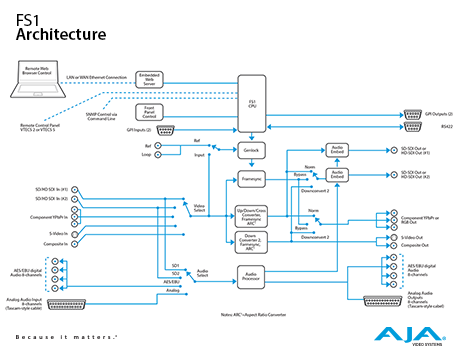

アーキテクチャ
FS1 は、優れた柔軟性を提供しながら、放送技術やライブ イベント制作の需要を満たすように設計されています。変換する入力を選び、それをすべての出力に同時にルーティングします。デュアル リダンダント電源により、停電のような場合にも電力が中断されることなく確実に提供されます。
広範囲な接続性
FS1 は幅広いアナログおよびデジタル入出力を備えており、HD-SDI、アナログ コンポーネント、コンポジットおよび S-Video 入出力、フルルーティング機能のある包括的なエンベデッド、デジタル、アナログ オーディオ入出力などを使ったほぼあらゆる環境に統合することができます。
技術仕様
対応フォーマット
- (HD) 1080i 50, 59.94, 60
- (HD) 1080PsF 23.98, 24
- (HD) 720p 50, 59.94, 60
- (SD) 625i 60
- (SD) 525i 59.94
可能な出力方式
| 入力 |
可能な出力形式 |
| 525i 59.94 |
525i 59.94 |
720p 59.94 |
1080i 59.94 |
| 720p 59.94 |
525i 59.94 |
720p 59.94 |
1080i 59.94 |
| 1080i 59.94 |
525i 59.94 |
720p 59.94 |
1080i 59.94 |
| - |
- |
- |
- |
| 1080PsF 23.98 |
1080PsF 23.98 |
1080i 59.94 |
525i 59.94 |
| - |
- |
- |
- |
| 625i 50 |
625i 50 |
1080i 50 |
720p 50 |
| 720p 50 |
625i 50 |
1080i 50 |
720p 50 |
| 1080i 50 |
625i 50 |
1080i 50 |
720p 50 |
| - |
- |
- |
- |
| 1080PsF 24 |
1080PsF 24 |
1080i 60 |
- |
| 1080i 60 |
1080i 60 |
720p 60 |
- |
| 720p 60 |
720p 60 |
1080i 60 |
- |
- 注 : 1080psf 23.98 を入力し、1080i 59.94 (または525) を出力フォーマットとして選択した場合、FS1 は正しいフレームレートとなるよう自動的に 3:2 プルダウンを行います。
- 注 : 24 または 60 フレームレートのビデオを通す場合、出力は HD のみとなります。
デジタルビデオ入力
- SD/HD-SDI x 2、SMPTE-259/292/296、8/10-bit
- Single Link 4:2:2 (それぞれ BNC x 1)
アナログビデオ入力
- HD コンポーネント YPbPr、SMPTE-274 (BNC x 3)
- 12-bit A/D, 2 倍オーバーサンプリング
- SD コンポーネント (BNC x 3)
- SMPTE/EBU N10, Betacam 525 ライン, Betacam 525J
- 12-bit A/D、4 倍オーバーサンプリング
- +/- 0.25 dB ~ 5.5 MHz Y 周波数応答
- +/- 0.25 dB ~ 2.5 MHz C 周波数応答
- 0.5% 2T パルス応答
- <2 ns Y/C delay inequity (ディレイ不均等)
- SD コンポジット/YC (S-Video)
デジタルビデオ出力
- SD/HD-SDI x 2、SMPTE-259/292/296、8/10-bit
- Single Link 4:2:2 (それぞれ BNC x 1)
アナログビデオ出力
- HD コンポーネント YPbPr/RGB、SMPTE-274 (BNC x 3)
- 12-bit D/A、2 倍オーバーサンプリング
- SD コンポーネント (BNC x 3)
- SMPTE/EBU N10, Betacam 525 ライン, Betacam 525J
- 12-bit D/A、4 倍オーバーサンプリング
- +/- 0.25 dB ~ 5.5 MHz Y 周波数応答
- +/- 0.25 dB ~ 2.5 MHz C周波数応答
- 0.5% 2T パルス レスポンス
- <2 ns Y/C delay inequity (ディレイ不均等)
- SD コンポジット/YC (S-Video)
- 12-bit D/A、4 倍オーバーサンプリング
デジタルオーディオ入力
- 16 チャンネル、24-bit SMPTE-259 SDI エンベデッドオーディオ、48kHz サンプルレート、同期
- 8 チャンネル、24-bit AES/EBU オーディオ、48KHz サンプルレート、同期または非同期、内部サンプルレート変換 (BNC x 4)
アナログオーディオ入力
- 8 チャンネル、24-bit A/D アナログオーディオ、48kHz サンプルレート、バランスド (25 ピンブレイクアウトケーブルによる XLR x 8)
- +12dBu、+15dBU、+18dBu、+24dBu (フルスケール デジタル)
- +/- 0.2db 20 ~ 20kHz 周波数応答
デジタルオーディオ出力
- 16 チャンネル、24-bit SMPTE-259 SDI エンベデッドオーディオ、48kHz サンプルレート、同期
- 8 チャンネル、24-bit AES/EBU オーディオ、48KHz サンプルレート、同期または非同期、内部サンプルレート変換 (BNC x 4)
アナログオーディオ出力
- 8 チャンネル、24-bit D/A アナログ オーディオ、48kHz サンプルレート、バランスド (25 ピン ブレイクアウトケーブルによる XLR x 8)
- +12dBu、+15dBU、+18dBu、+24dBu (フルスケール デジタル)
- +/- 0.2db 20 ~ 20kHz 周波数応答
アップコンバージョン
- ハードウェア 10-bit
- アナモフィック：フルスクリーン
- ピラーボックス 4:3：両脇に黒帯を付けて、4:3 画像を画面中央に配置します。
- ズーム 14:9：4:3 画像を少し拡大し両脇に黒帯を付けて 14:9 画像にします。
- ズーム レターボックス：画像を全画面になるまで拡大します。
- ズーム ワイド：拡大と水平方向の引き延ばしを組み合わせて 16：9 画面にします。これにより、アスペクト比が若干変わる場合があります。
ダウンコンバージョン
- ハードウェア 10-bit
- アナモフィック：フルスクリーン
- レターボックス：上下の黒帯が画像領域に追加され画像が縮小します。アスペクト比は変わりません。
- クロップ：新しい画面サイズに合わせて、画像が切り取られます。
クロスコンバージョン
- ハードウェア 10-bit
- 1080i → 720p
- 720p → 1080i
- 720p → 1080PsF
SD 間のアスペクト比変換
- レターボックス：SD アナモルフィック素材をレターボックス画像に変換します。
- H クロップ：画像に水平引き延ばし効果を適用します。アナモフィック SD をフルフレームに変換します。
- SD ピラーボックス：両脇に黒枠を付けて画面の中央にアナモルフィック画像を配置した画像を画面中央に生成します。
- V クロップ：SD レターボックス素材をアナモルフィック画像に変換します。
リファレンス入力
- アナログブラックバースト (1V) またはコンポジットシンク (2V または 4V)
- ループ、ターミネートなし
ネットワークインターフェース
- 10/100 Ethernet (RJ-45)
- リモートコントロールのためのエンベデッドウェブサーバー
- リモートコントロールパネルのための VTECS™ プロトコル
コントロール
- GPI in/out、9 ピン D コネクタ
- ピン配列は以下の通り：
| 1 |
GPI IN 1 |
| 2 |
GPI IN 2- |
| 3 |
GPI OUT 1 |
| 4 |
GPI OUT 2 |
| 5 |
シャーシ グラウンド |
| 6 |
I/O グラウンド 1 |
| 7 |
I/O グラウンド 2 |
| 8 |
I/O グラウンド 1- |
| 9 |
I/O グラウンド 1 |
- RS-422、Sony 9 ピン プロトコル
- 9 ピン D コネクタのピン配列 (下表)：
| 1 |
GND |
| 2 |
RX- |
| 3 |
TX+ |
| 4 |
GND |
| 5 |
No Collection |
| 6 |
GND |
| 7 |
RX+ |
| 8 |
TX- |
| 9 |
GND |
| Shell |
GND |
サイズ (w x d x h)
- 1RU - 438.1mm x 317.5mm x 44.4mm (17.25 インチ x 12.5 インチ x 1.75 インチ)
電源
- 100-240 VAC 50/60Hz (デュアル冗長電源)、通常 25W ; 最大 30W
動作環境
- 安全動作温度 : 0℃ 〜 40℃ (32°F 〜104°F)
- 安全保管温度 (電源オフ時) : -40℃ 〜 60℃ (-40°F 〜 140°F)
- 動作相対湿度 : 10% 〜 90% (結露なきこと)
- 動作高度 : 3,000m 未満 (10,000 フィート未満)
接続端子

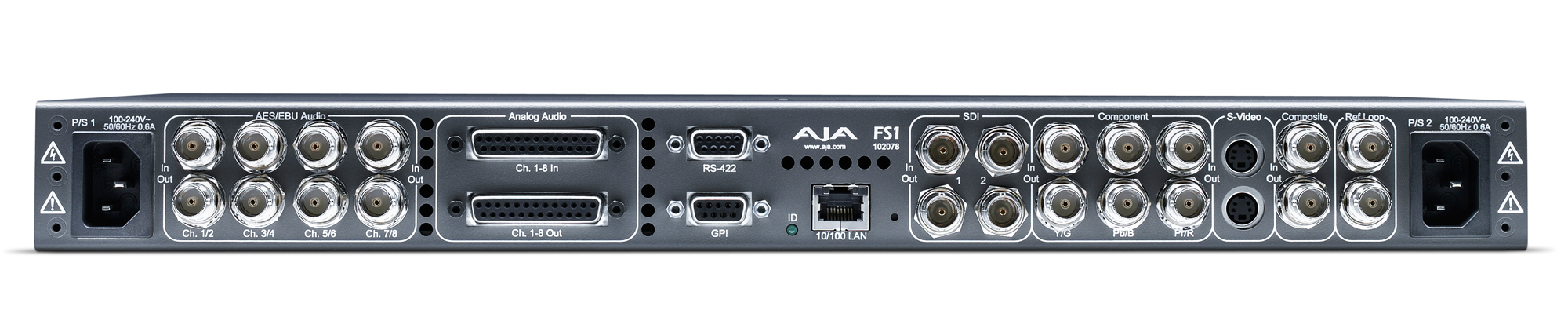

FS1 背面
FS1 は幅広いアナログおよびデジタル入出力を備えており、HD-SDI、アナログ コンポーネント、コンポジットおよび S-Video 入出力、フル ルーティング機能のある包括的なエンベデッド、デジタル、アナログ オーディオ入出力などを使ったほぼあらゆる環境に統合することができます。
