Ki Pro^® Ultra Plus (生産終了品)

マルチチャンネル HD 収録

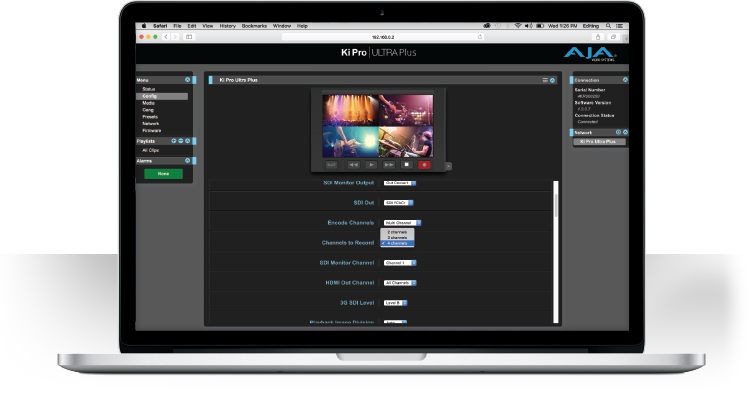

Ki Pro Ultra Plus では、最大 1080 50/60p の HD信号 を 1、2、3 もしくは 4 チャンネルで、 Apple ProRes コーデックにて同時に収録することが可能です。

1 台の Ki Pro Ultra Plus につき最大 4 台 のカメラを接続することでマルチカメラプロダクションをシンプルにし、セット、スタジオおよび中継車での設営時に必要な電力、スペース、時間そして労力を少なくすることができます。

Ki Pro Ultra Plus のマルチチャンネルモードでは、チャンネル毎に個別のコーデックプロファイルをサポートすることも可能です。例えば、チャンネル 1 にハイレゾ Apple ProRes HQ を高品質な最終収録用として設定し、チャンネル 2 には Apple ProRes (Proxy) を 効率の良い編集工程向けに設定することが可能です。

入力 1 に続けて、必要に応じてラスターサイズやフレームレートなどの設定を利用する場合には順番にチャンネルを追加し、HD の Apple ProRes ファイルを同じ AJA Pak メディア* に収録することができます。Ki Pro Ultra Plus では、数時間に及ぶ一連のマルチチャンネル収録を 2つ目の Pak メディアへロールオーバーすることも可能です。

＊ 重要： Ki Pro Ultra Plus のレコーディング入力と共に、ゲンロックも実行してください。マルチチャンネル収録やモニタリングの際に、不具合が生じる可能性があります。

*注記 : Pak Media 2000、-R0 モジュール表記の Pak Media 1000 モジュール、および -R1 モジュール表記のすべての Pak Media モジュールは、マルチチャンネル収録に対応しています。

マルチチャンネルモードにおいても、Infinite Record (永久収録) とロールオーバー（リレー収録）が可能に

マルチチャンネル収録時に 1 つまたはほんの少しでも入力が途絶えてしまうと、編集過程で重大な同期的な問題が起こってしまいます。もしその問題を解決できるとしても、途方もない時間がかかります。しかし Ki Pro Ulra Plus は、どの入力に対しても信号ロスを探知次第すぐに、入力信号が復元されるまでまたは収録が終わるまでは、 "Loss of Signal" とキャプションが入ったカラーバーフレームを収録するように設計されています。

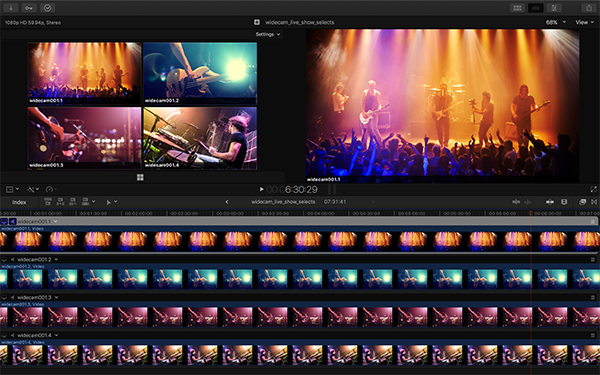

この方法で、すべてのマルチチャンネルクリップは同じタイムコード継続時間になるので、どのノンリニア編集においても各クリップは完全に並列になります。そのため、フレームを差し込んで尺を長くしたり、音声を調節して補正することなく、編集担当の方は信号ロスがあったどの収録でも単純にカットすることができます。この機能は Ki Pro Ultra Plus の各入力に対して働きますが、ロールオーバーモード（リレー収録モード）においても機能します。メディア間に亘る際に信号ロスがあったとしても編集時に問題がないように、各ファイルに収録されるタイムコードは同一になります。

新しく追加された強制ロールオーバー機能により、どの時点でも 2 つ目の Pak Media スロットへ強制的にロールオーバーをさせることが可能になりました。このことにより、メディアの容量が少なくなるまで待つことなく素早く １ つ目の Pak Media を取り出せるため、収録中であっても迅速に編集へ収録データを渡したり、サーバーへプレイアウトすることができます。

ファームウェア v5.0 では、Pak Media 間で継続してロールオーバー（リレー収録）を行い続ける Infinite Record (永久収録) 機能が追加されました。複数日にわたるスポーツイベントやカンファレンス向けのニーズや、かたやセキュリティ面でのニーズまで幅広く満たすことができる機能です。

注記 ： 永久収録（Infinite Record）中には、残量が少なくなると自動的に次のメディアはフォーマットされます。必要なデータの取り出しはユーザー様で各自必要に応じて行ってください。 ファームウェア v5.0 リリースノートを参照ください。

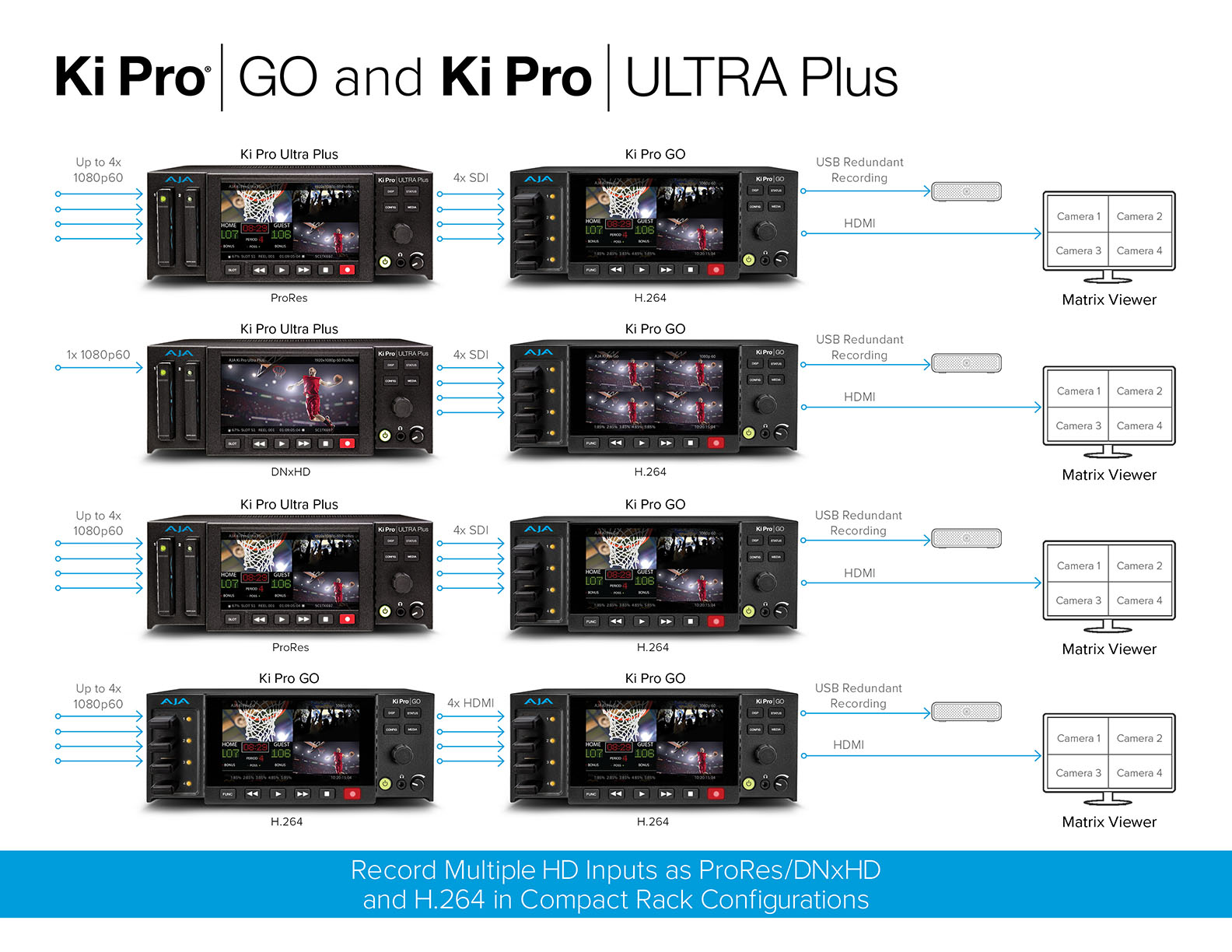

Ki Pro GO と Ki Pro Ultra Plus：使い勝手の良いコーデックの組み合わせ

Ki Pro Ultra Plus と Ki Pro Go を組み合わせて使用することにより、プロ仕様のマルチチャンネル収録がより完璧になります。たった 2RU のラックスペースで、ご要望に合わせた組み合わせで複数のデータストリームを Apple ProRes コーデックと H.264 でキャプチャーすることが可能です。

ハーフラック・ 2RU の高さの Ki Pro GO と Ki Pro Ultra Plus は、合わせて設置するのに便利です。フライパック、機材ラック、中継車、その他の施設にも適しています。

ワークフローを見る

HDR

HDR (ハイダイナミックレンジ) は標準的な信号に比べ、広色域で豊かな色彩、より明るい白色、そしてより深く暗い黒色を扱えます。これにより、イメージはより「生き生きとした」見た目になり、自然で真実味のある色を視聴者に届けることができるようになります。

Ki Pro Ultra Plus は無料のファームウェア v2.0 にて、HDMI 2.0a/CTA-861.3 に準拠した HDR インフォフレームメタデータの生成によって、HDMI 対応ディスプレイへの 4K/UltraHD/HD の HDR 伝送を提供します。また Ki Pro Ultra Plus は、HDMI 出力でのハイブリッドログガンマ (HLG) にも対応します。

AJA の HDR ソリューションについては、下記リンクもご覧下さい。

AJA の HDR ソリューションについて

ProRes® 422 / 444 収録

ファイルサイズを抑えながら、最大限の品質

Ki Pro Ultra Plus は、最大 2K 50/60p までの Apple ProRes 4444 XQ を含む Apple ProRes® の 6つの画質レベルに対応し、4K/UltraHD/2K/HD ビデオを収録します。このことで、イメージの正確さとファイルサイズのバランスを調整できるようになります。さまざまなプロダクションに適しているだけでなく、ほとんどの主要な編集システムがネイティブに扱えるファイルフォーマットで直接収録を行える柔軟さを持っています。

Ki Pro Ultra Plus で AJA Pak1000、もしくは AJA Pak512 および Pak 256 SSD メディアを使用すると、次世代の UltraHD 60p / 4K 60p の収録 を最大で Apple ProRes HQ までのクオリティで実現できます。

Apple ProRes を使用することで、管理しやすく費用対効果の高いファイルサイズで最高画質が得られます。

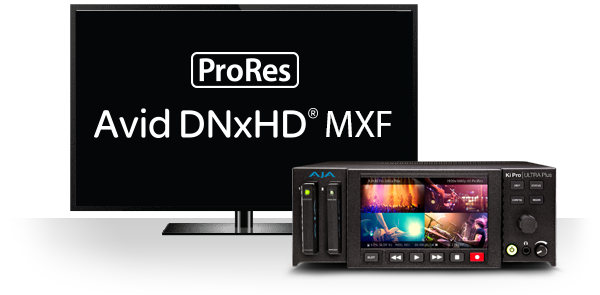

Avid DNxHD MXF によるレコーディング

Ki Pro Ultra Plus では、HD ワークフローのために Avid MXF への互換性を提供します。DNxHD HQX (220x)、 DNxHD SQ (145) および DNxHD LB (36) コーデックの MXF (OP1a) 形式の Avid DNxHD によるレコーディングとプレイバックが可能になります。

これにより、トランスコードが不要な Avid MXF ワークフローが提供されます。

• DNxHD HQX (220x)*
• DNxHD SQ (145)*
• DNxHD LB (36)**
  • (HD) 1080p 23.98, 24, 25, 29.97, 50, 59.94
  • (HD) 1080i 25, 29.97
  • (HD) 1080PsF 23.98, 24, 25, 29.97
  • (HD) 720p 50, 59.94

• *注記 : Avid DNxHD は 1080 および 720 解像度のみ対応です。
• **注記 : Avid DNxHD 36 は、1080p のみ対応です。

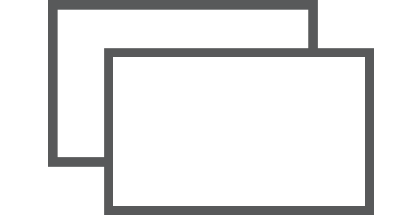

2SI (2 サンプルインターリーブ)

Ki Pro Ultra Plus は、4 分割 (スクエアディビジョン) モードと 2 サンプルインターリーブ (2SI) の両方に対応しており、4K/UltraHD での収録やプレイバックにおける様々なオプションを利用することができます。

設定は簡単で、「Follow Input」モードにすることで Ki Pro Ultra Plus は入力されたフォーマットを判断します。Ki Pro Ultra Plus は入出力のどちらでも 4 分割モードを利用できます。4 分割モードでは必要に応じて追加の変換機能を使用できます。

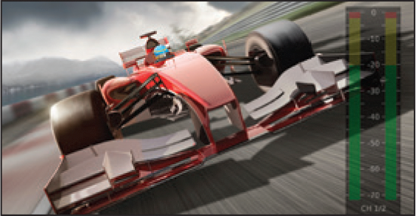

最大 64 チャンネルのオーディオをサポート

Ki Pro Ultra Plus は 1 入力につき、SDI もしくは Fiber 経由での最大 16 チャンネルエンベデッドオーディオに対応しているため、合計 64 チャンネルの高品質収録が可能になります。柔軟性のあるルーティングオプションにより、8 チャンネルのみを例えば HDMI で出力し、選択したその 8 チャンネルのグループに設定したとおりにアナログとデジタルで伝送することが可能です。入力毎に扱いやすい 2 チャンネルのグループに分割でき、それらを本体前面にあるヘッドフォンジャックを通してモニタリングが行えるので、オンセットでの確認に利用できます。

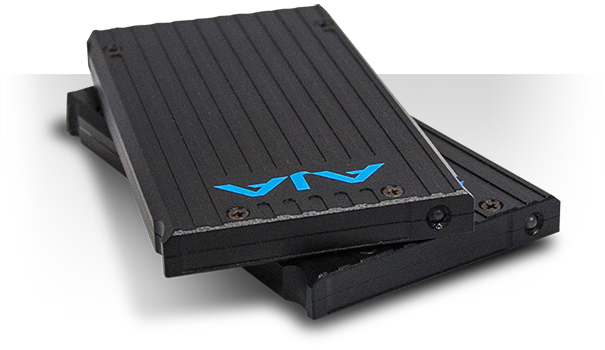

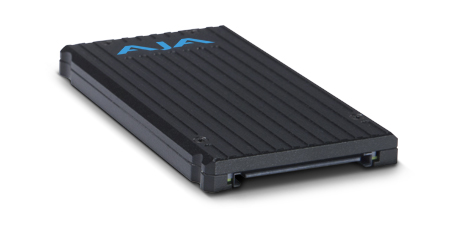

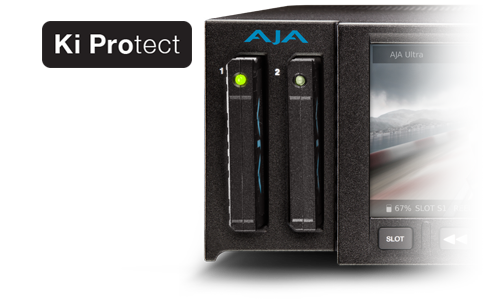

信頼性の高い記録メディア

Ki Pro Ultra Plus は 堅牢で信頼性の高い AJA Pak SSD メディアに直接キャプチャーを行います。Pak メディアは必要に応じて容量を選択することが可能です。

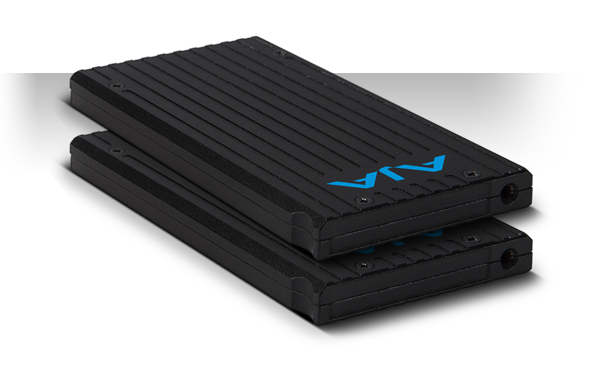

Pak 2000 および Pak1000 は Ki Pro Ultra Plus に最適な組み合わせで、ProRes HQ で 4K 60p のレコーディングを実現する高速な 2TB または 1TB の SSD です。Pak512 および Pak256 モデルは、より少ない容量ながらも同等のパフォーマンスを発揮します。

Ki Pro Ultra Plus には、メディアドライブベイが 2スロット備わっており、素早くメディアの交換を行えます。また、マルチチャンネル収録でのロールオーバーレコーディングにも対応しており、1枚目のメディアモジュールの容量がいっぱいになったら、2枚目のモジュールに切り替わり、シームレスに収録を継続します。

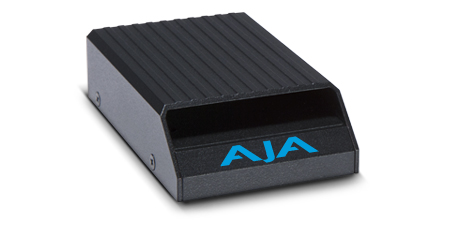

Pak メディアはオプションの Pak Dock を使用することで、USB 3.0 や Thunderbolt™ でコンピュータと接続でき、高速なデータのやり取りを行えます。

もっと詳しく

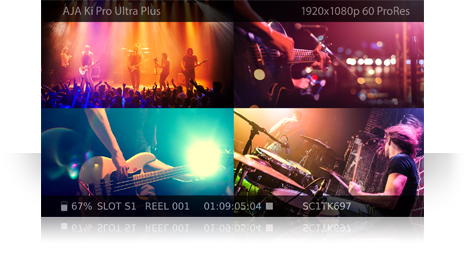

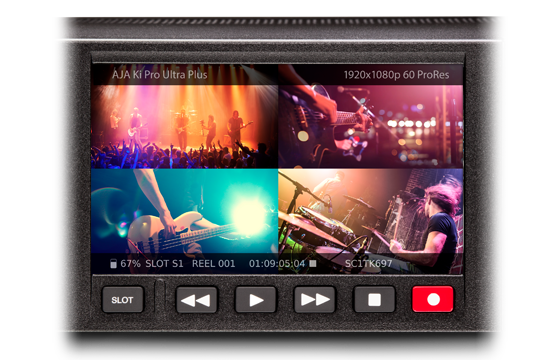

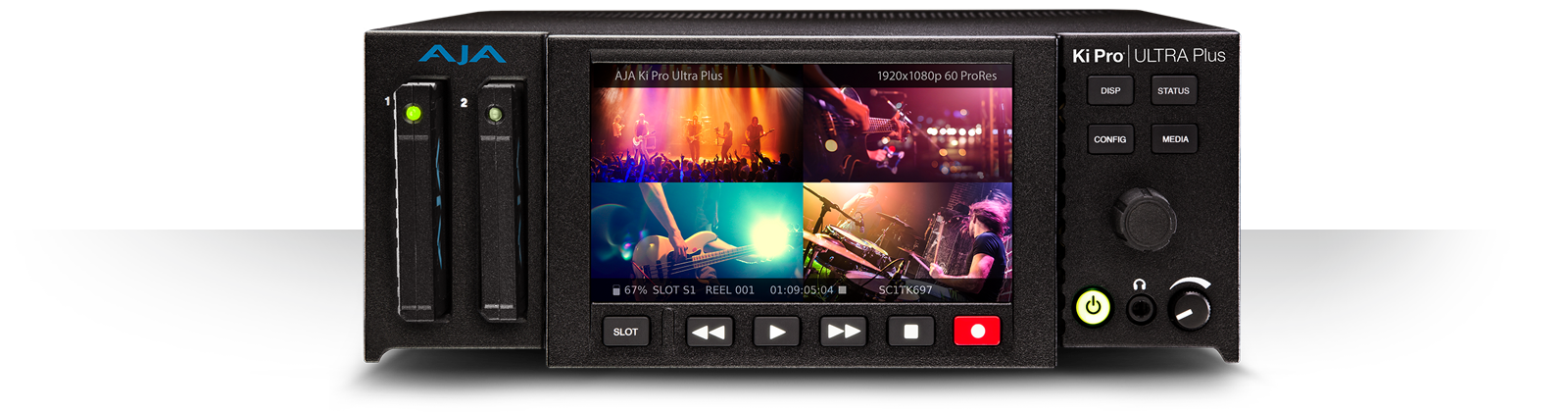

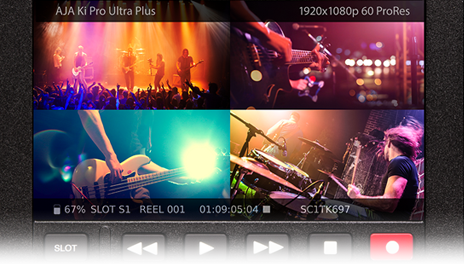

オンスクリーンの直感的な UI を備えた高品質の LCD

Ki Pro Ultra Plus には、素材をありのままにモニタリングするために、高解像度の美しい HD ディスプレイが搭載されています。それは、親しみやすく直感的なメニューシステムのインターフェースとしても機能します。くっきりと表示される詳細なオーバーレイ UI はオンスクリーンキーボード機能により、パワフルかつシンプルな操作が行えます。これらはすべて、4.8インチの 720p LCD ディスプレイに映しだされます。

この大型の LCD により、オンセット、中継車、ヘリコプター、スタジオで詳細なプレイバックとモニタリングが可能になります。そして、オーバーレイ表示されるメニューは好みに応じて透過度を調整できます。Ki Pro Ultra Plus は作業環境に応じて柔軟な操作を行うために明るさの調整が行えます。

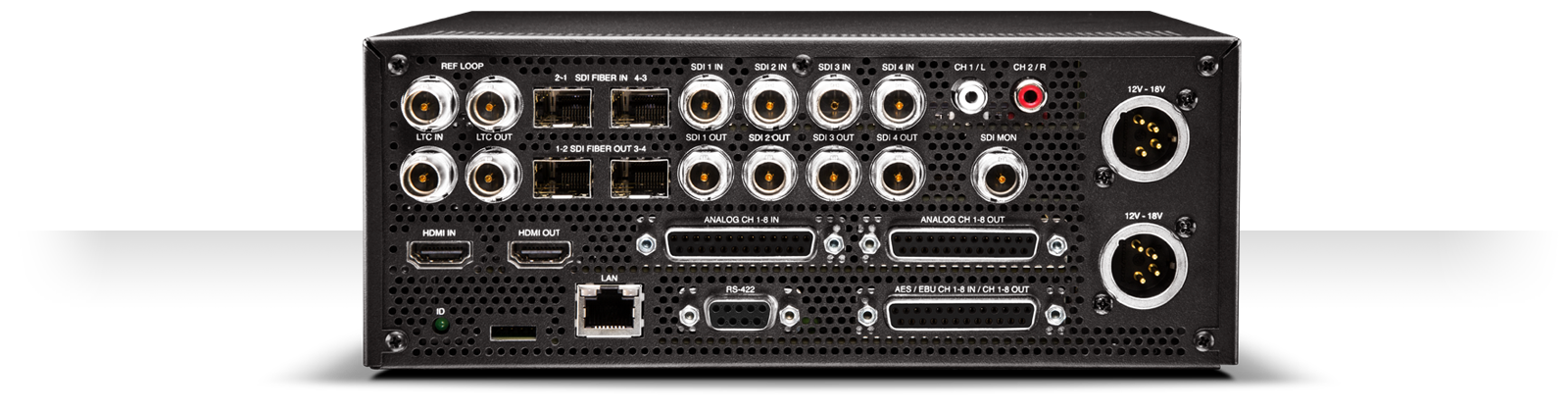

プロ仕様の接続性

Ki Pro Ultra Plus のリアパネルに備わったビデオ用端子とオーディオ用端子は次世代の接続性を実現しています。3G-SDI、Fiber、HDMI による入出力、AES とアナログ XLR バランスドオーディオ、LTC、RS-422、LAN の各端子で接続を行えます。

4K / HD モニタリング

Ki Pro Ultra Plus はフル解像度の 4K/Ultra HD と 3G-SDI、Fiber、HDMI による HD を出力可能です。HDMI 接続を行える最新の手頃な価格の Ultra HD モニターを使用して、オンセットでクオリティチェックを行えます。追加の専用 2K/HD-SDI モニター出力からは、一般的な HD-SDI ディスプレイに接続できます。

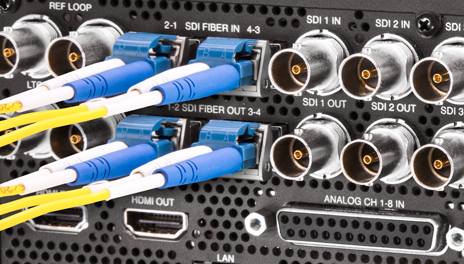

ファイバー接続

Ki Pro Ultra Plus はファイバー入出力を完全に統合しており、専用のファイバーネットワーク内にある、ファイバー製品と直接統合できます。入出力にファイバーを使用することで、ビデオ信号を最大 10km 転送することが可能です。

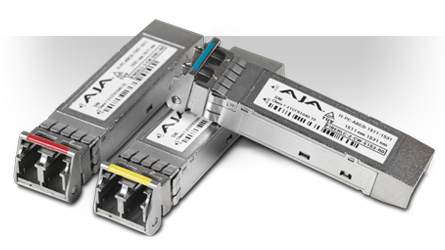

対応するファイバーコネクタ

• Dual LC 3G Fiber Tx SFP AJA – Part # FIBERLC-2-TX
• Dual LC 3G Fiber Rx SFP AJA – Part # FIBERLC-2-RX

RS-422 コントロール

RS-422 により対応する編集システムと外部コントローラーに Ki Pro Ultra Plus を簡単に統合することが可能です。従来通りの VTR 機能をいくつか実現できます。対応するノンリニア編集機で Ki Pro Ultra Plus を直接操作できます。
