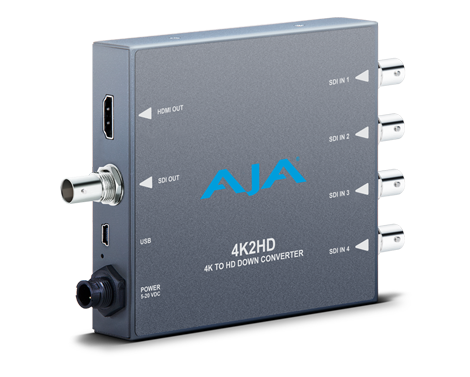

4K2HD（生産終了品）
4K/UHD から HD-SDI および HDMI へのダウンコンバーター
4K2HD は AJA の高度なスケーリング機能により、プロ仕様の SDI 4K/UHD 信号を 2K/HD 解像度にダウンコンバージョンする製品で、コスト効率に優れたモニタリングや変換を実現します。4K2HD では HD-SDI と HDMI の両方がライブ出力されるため、美しい HD 映像を、撮影現場でのモニタリング用や放送用として直接利用できます。また 4K2HD では SDI 出力の VPID と HDMI 出力の HDR インフォフレーム向けの、自動もしくは任意での設定が可能な HDR メタデータ生成にも対応しています。
4K2HD は 50/60 fps の高フレーム レート (HFR) 4K/UltraHD 入力に対応し、映像精度を損なわないように 50/60 fps の 2K/HD に変換して出力されます。4K2HD のオプション設定では、HD 解像度の映像を 4K 入力から 1 対 1 のピクセル単位で抽出できるため、HD モニターで 4K のフォーカスチェックを行うことが可能です。構成は USB を介した AJA MiniConfig ソフトウェアコントロールによりリモートで設定できます。
製品概要
主な機能
- 4K (4096x2160) と UltraHD (3840x2160) に対応
- 4K/UltraHD から HD-SDI/HDMI デバイス用にダウンコンバージョン
- フォーカスチェック用途向けのオリジナル 4K フレームのセンターカットに対応
- HD-SDI と HDMI の同時出力
- HDR 対応 (SDI 出力および HDMI 出力)
- HDR メタデータのパススルー機能と、オプションのオーバーライド機能
- 4K/UltraHD 50/60fps のハイフレームレート入力フォーマットに対応
- USB ポート経由で PC/Mac 対応の Mini-Config ソフトウェアから設定
- 5-20VDC 電源を使用 (ユニバーサル電源 DWP-U-R1 を同梱)
- 5 年間の製品保証
リアルタイムのダウンコンバージョン

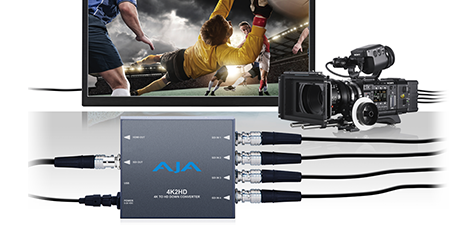

4K2HD はリアルタイム処理機能と AJA の高度なスケーリングアルゴリズムを使用し、4 系統の SDI 接続で取り込んだプロフェッショナルレベルの 4K/UHD 信号を HD 解像度にダウンコンバージョンします。生成された非常に美しい HD 映像は、撮影現場でのモニタリングに使用あるいは放送用として直接使用することができます。
HD-SDI および HDMI の同時出力

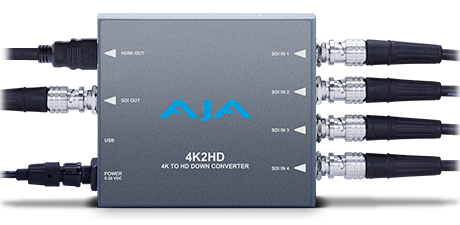

4K2HD では HD-SDI と HDMI が常にライブ出力されるため、プロフェッショナル用の SDI モニターと低コストな HDMI モニターを同時に使用することができます。4K2HD があれば、どのようなモニターにでもその場で 4K 映像を表示することが可能になります。
高フレームレートに対応
多くの 4K 制作環境では 50 fps や 60 fps の高フレーム レートを選択する傾向にあります。高フレーム レート (HFR) の 4K 入力に対応する 4K2HD は、撮影した通りに正確に表示されるようフレームレートを一致させ、HD に変換して出力します。

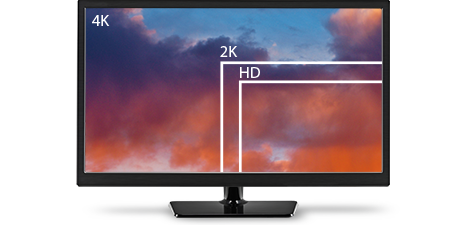

センターカット抽出
4K2HD では 4K 入力から HD 解像度でセンターカット (中心部分) を抽出できます。この機能を使用すれば 4K モニターがなくても、4K で撮影された映像のフォーカスを 1:1 (ピクセル単位) で確認することが可能になります。
仕様
ビデオフォーマット
- (4K) 4096x2160p
- (4K) 4096x2160PsF
- (UltraHD) 3840x2160p
- (UltraHD) 3840x2160PsF
- (2K) 2048x1080p
- (2K) 2048x1080PsF
- (HD) 1920x1080p
- (HD) 1920x1080PsF
- (HD) 1920x1080i
- (HD) 1280x720p
- (SD) 720x576i
- (SD) 720x480i
注記：対応する解像度/フレームレートの詳細については、AJA.com 4K2HD 製品ページ：サポートメニューからダウンロード可能なマニュアル内または Document メニューより "4K2HD Video Format" を参照ください。
デジタルビデオ入力
- 3G-SDI BNC x 4, SMPTE-259/292/372/424
- YCbCr 4:2:2/4:4:4
- RGB 4:4:4, SMPTE またはフルレベル
- 8, 10, または 12-bit
- 2サンプルインターリーブ (2SI) または スクエアディビジョン (Quadrant/4分割) ソースをマッピング
3 Gb SDI x 4 (Level A または Level B-Dual Link)
- (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (4K) 4096 x 2160PsF* 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (Ultra HD) 3840 x 2160PsF* 23.98, 24, 25, 29.97, 30
*注 : PsF は Level B-Dual Link
1.5 Gb SDI x 4
- (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30
- (4K) 4096 x 2160PsF 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840 x 2160PsF 23.98, 24, 25, 29.97, 30
3 Gb SDI x 2 (Level B-Dual Stream)
- (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30
- (4K) 4096 x 2160PsF 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840 x 2160PsF 23.98, 24, 25, 29.97, 30
3 Gb SDI x 1 (Level A または Level B-Dual Link)
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080i 50, 59.94, 60
- (HD) 1280 x 720p* 50, 59.94, 60
*注 : 1280 x 720p は Level A のみ
1.5 Gb SDI x 2
- (HD) 1920 x 1080p 50, 59.94, 60
1.5 Gb SDI x 1
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
- (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080i 50, 59.94, 60
- (HD) 1280 x 720p 50, 59.94, 60
270 Mb SDI x 1
- (SD) 625i 50
- (SD) 525i 59.94
デジタルビデオ出力
- 3G-SDI BNC x 1, SMPTE-259/292/372/424
- カラースペースおよびサンプリングは入力信号と整合
- カラリメトリおよび伝送特性向けの HDR VPID パススルーまたはオーバーライド
3 Gb SDI x 1(Level A または Level B-Dual Link)
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080i 50, 59.94, 60
- (HD) 1280 x 720p* 50, 59.94, 60
*注 : 1280 x 720p は Level A のみ
1.5 Gb SDI x 1
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30
- (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080i 50, 59.94, 60
- (HD) 1280 x 720p 50, 59.94, 60
270 Mb SDI x 1
- (SD) 625i 50
- (SD) 525i 59.94
HDMI Type A コネクターx 1, HDMI v1.4
- YCbCr 4:2:2/4:4:4
- RGB 4:4:4, SMPTE または フルレベル
- 8-bit または 10-bit (4:4:4 は最大 8-bit)
- カラリメトリおよび伝送特性向けの HDR infoframe 生成とパススルーまたはオーバーライド
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 x 1080i 50, 59.94, 60
- (HD) 1280 x 720p 50, 59.94, 60
- (SD) 720 x 576i 50
- (SD) 720 x 480i 59.94
デジタルオーディオ入力
- SDI エンベデッドオーディオ、24-bit、8 チャンネル
デジタルオーディオ出力
- SDI エンベデッドオーディオ、24-bit、8 チャンネル
- HDMI エンベデッドオーディオ、24-bit、8 チャンネル
ユーザーインターフェース
- 付属のケーブルを USB ポートに接続し、Mac や Windows から Mini-Config ソフトウェアでデバイスの設定と状態の確認が可能
サイズ (w x d x h)
- 146.31mm x 102.11mm x 22.86mm (5.76 インチ x 4.02 インチ x 0.90 インチ)
電源
- 安定化した 5-20VDC、11W、電源アダプタ（付属品：DWP-U-R1）
- AC アダプター : 100-240VAC、50/60 Hz、ユニバーサル入力
動作環境
- 安全動作温度 : 0℃ ～ 40℃ (32°F ～104°F)
- 安全保管温度 (電源オフ時) : -40℃ ～ 60℃ (-40°F ～ 140°F)
- 動作相対湿度 : 10% ～ 90% (結露なきこと)
- 動作高度 : 3,000m 未満 (10,000 フィート未満)
付属品
- USB 2.0 ケーブル（MiniConfig 用）x 1
- 電源アダプタ（DWP-U-R1）
- 保証書
※本製品は RoHs 対応製品です。
