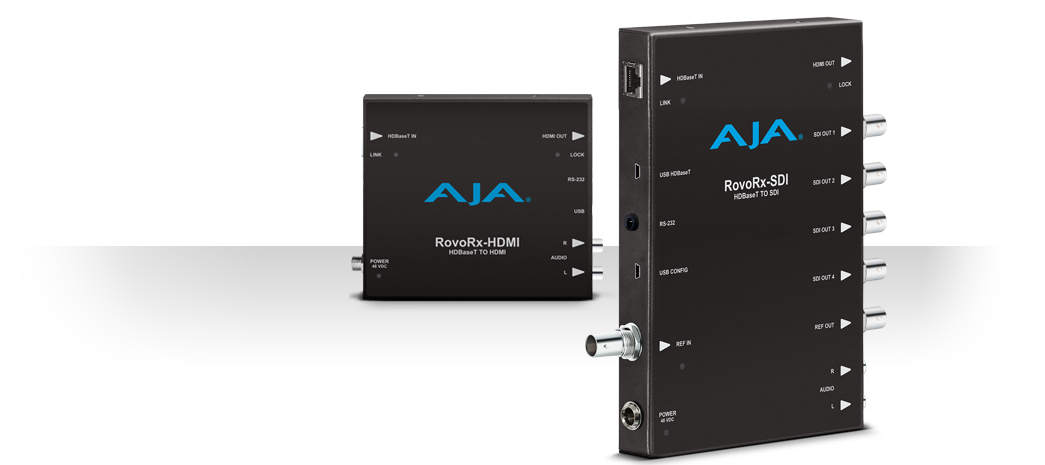

HDBaseT（生産終了品）
HDBaseT でビデオとコントロール機能を提供
HDBaseT シリーズ は、既存の Cat5 (またはそれ以上) ケーブルを介して、業界標準の HDBaseT プロトコルを利用し UltraHD や HD の HDMI 信号を最大 100m 先まで簡単に延長することができるソリューションです。
デバイスコントロールが可能な双方向の IR 信号や RS-232 に対応し、備え付けのオーディオビジュアル装置やデジタルサイネージ、ライブイベント、ポストプロダクションのネットワークやスタジオなどの設備、オンセットといった様々なシーンにおけるワークフローの幅を広げます。
HDBaseT の概要
HDBaseT の互換性
HDBaseT の規格に準拠する AJA 製品は、HDBaseT に対応する他の既製品にも適合します。この互換性により、追加で別のハードウェアを用意する必要はありません。
Mix and Match
HDBaseT の信号は業界標準に沿っており、HDMI と SDI 双方向の変換を可能にします。
例えば、HD-T-SDI は SDI 信号を HDBaseT に変換します。その信号を受け取った HB-TR-HDMI は次に HDBaseT 信号を HDMI に変換し、他のハードウェアを継ぎ足す必要なく SDI から HDMI への効率的な変換を行うことができます。

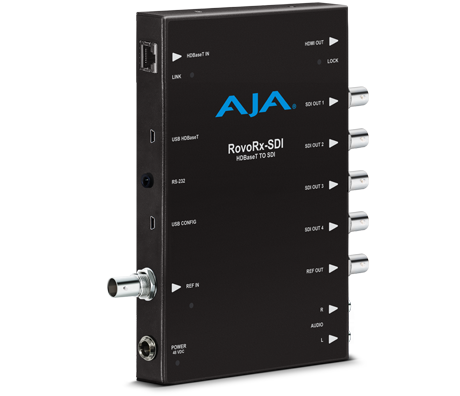

ビデオ、オーディオ、電源、RS-232 制御、VISCA をサポート、HDBaseT から 6G/3G-SDI と HDMI へ変換
- 6G/3G-SDI 出力 x 4
- UltraHD/HD の HDMI 出力 x 1
- HDBaseT ソースから複数の SDI 信号を分配する DA モード
- RCA ステレオオーディオ出力 x 1
- リファレンス入力/出力 x 1
- USB x 1
- 双方向の RS-232 x 1
- 1 本の カテゴリー 5e/6 ケーブルでカメラとの接続、給電および制御が可能な HDBaseT 端子 (RJ-45) x 1
詳細はこちら

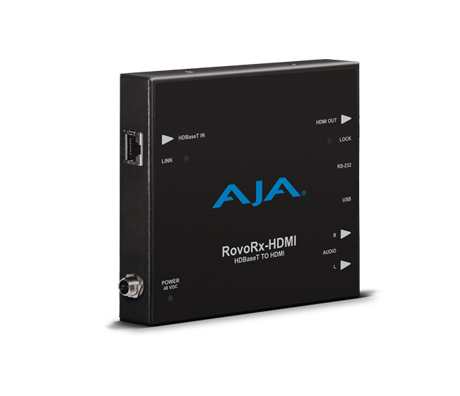

ビデオ、オーディオ、電源、RS-232 制御、VISCA をサポート、HDBaseT から HDMI へ変換
- HDBaseT で UltraHD/HD 信号を延長
- Cat 5/6/7 ケーブルを使用し、非圧縮の UltraHD または HD のHDMI 信号を最大 100m 先まで伝送
- HDBaseT から HDMI へ変換
- AJA RovoCam など互換性のあるデバイスを給電
- VISCA サポート
- RS-232 接続でデバイスコントロール
詳細はこちら

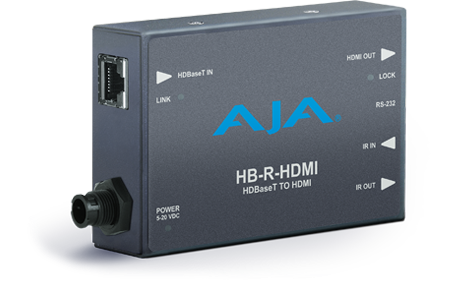

HDBaseT から HDMI へ
- HDBaseT 公認の 4K/UltraHD シグナルエクステンダー
- UHD/4K/HD HDMI から HDBaseT へ変換
- Cat 5/6/7 ケーブルにより、非圧縮の 4K または HD の HDMI 信号を最大 100m 先まで伝送
- IR 信号を入出力
- デバイスコントロールが可能な RS-232
詳細はこちら

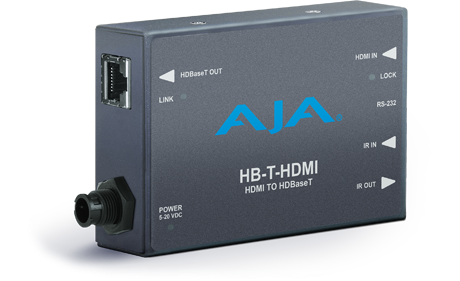

HDMI から HDBaseT へ
- HDBaseT 公認の 4K/UltraHD シグナルエクステンダー
- HDBaseT から UHD/4K/HD HDMI へ変換
- Cat 5/6/7 ケーブルにより、非圧縮の 4K または HD の HDMI 信号を最大 100m 先まで伝送
- IR 信号を入出力
- デバイスコントロールが可能な RS-232
詳細はこちら

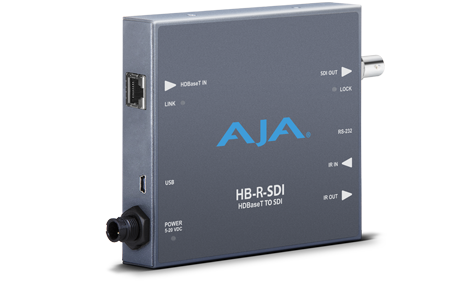

HDBaseT から SDI へ
- HD-BaseT 公認のシグナルエクステンダー
- HDBaseT から 3G-SDI に変換
- 非圧縮の SDI 信号を Cat5 以上のケーブルを使用して最大 100m 先まで伝送可能
- VESA (コンピュータ) フォーマットと DVI に対応 (アダプター経由)
- USB 接続で Mini Config から制御可能
- IR 信号を入出力
- デバイスコントロールが可能な RS-232
詳細はこちら

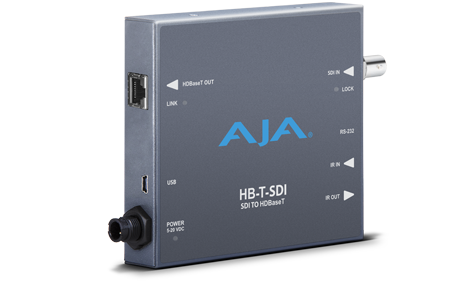

SDI から HDBaseT へ
- HD-BaseT 公認のシグナルエクステンダー
- 3G-SDIから HDBaseT に変換
- 非圧縮の SDI 信号を Cat5 以上のケーブルを使用して最大 100m 先まで伝送可能
- VESA (コンピュータ) フォーマットと DVI に対応 (アダプター経由)
- USB 接続で Mini Config から制御可能
- IR 信号を入出力
- デバイスコントロールが可能な RS-232
詳細はこちら
HDBaseT 共通技術仕様
ビデオ表示
HD/UHD/4K ビデオ解像度とパフォーマンス
| W × H | フレームレート | カラー サンプリング | ケーブルの最長距離 | 最大 ビット深度 |
|---|
| Cat 5e/6 | Cat 6a/7 |
|---|
| 1920 × 1080 |
< 30 fps |
4:2:2 |
100 m |
100 m |
16-bit |
| > 30 fps |
4:2:2 |
100 m |
100 m |
12-bit |
| 4:2:2 |
70 m |
100 m |
16-bit |
| 2048 × 1080 |
< 30 fps |
4:2:2 |
100 m |
100 m |
16-bit |
| > 30 fps |
4:2:2 |
100 m |
100 m |
12-bit |
| 4:2:2 |
70 m |
100 m |
16-bit |
| 3840 × 2160 |
< 30 fps |
4:4:4 |
70 m |
100 m |
8-bit |
| > 30 fps |
4:2:0 |
70 m |
100 m |
8-bit |
| 4096 × 2160 |
< 30 fps |
4:4:4 |
70 m |
100 m |
8-bit |
| > 30 fps |
4:2:0 |
70 m |
100 m |
8-bit |
VESA 表示
VESA 表示解像度とパフォーマンス
| W × H | フレームレート | カラー サンプリング | ケーブルの最長距離 | 最大 ビット深度 |
|---|
| Cat 5e/6 | Cat 6a/7 |
|---|
| 640 × 480 |
≦ 85 fps |
4:4:4 |
100 m |
100 m |
24-bits |
| 800 × 600 |
≦ 120 fps |
4:4:4 |
100 m |
100 m |
24-bits |
| 1024 × 768 |
≦ 120 fps |
4:4:4 |
100 m |
100 m |
24-bits |
| 1152 × 768 |
- |
4:4:4 |
100 m |
100 m |
24-bits |
| 1280 × 768 |
≦ 120 fps |
4:4:4 |
100 m |
100 m |
24-bits |
| 1280 × 800 |
≦ 120 fps |
4:4:4 |
100 m |
100 m |
24-bits |
| 1280 × 1024 |
≦ 120 fps |
4:4:4 |
100 m |
100 m |
24-bits |
| 1360 × 768 |
≦ 120 fps |
4:4:4 |
100 m |
100 m |
24-bits |
| 1366 × 768 |
≦ 120 fps |
4:4:4 |
100 m |
100 m |
24-bits |
| 1400 × 1050 |
≦ 120 fps |
4:4:4 |
100 m |
100 m |
24-bits |
| 1440 × 900 |
≦ 120 fps |
4:4:4 |
100 m |
100 m |
24-bits |
| 1600 × 1200 |
≦ 75 fps |
4:4:4 |
100 m |
100 m |
24-bits |
| 85 ≦ 120 fps |
4:2:0 |
70 m |
100 m |
24-bits |
| 1680 × 1050 |
≦ 85 fps |
4:4:4 |
100 m |
100 m |
24-bits |
| 120 fps |
4:4:4 |
70 m |
100 m |
24-bits |
| 1920 × 1200 |
≦ 120 fps |
4:4:4 |
100 m |
100 m |
24-bits |
| 1920 × 1440 |
≦ 60 fps |
4:4:4 |
70 m |
100 m |
24-bits |
| 2560 × 1600 |
60 fps |
4:4:4 |
70 m |
100 m |
24-bits |
ビデオ入力フォーマット
HB-T-SDI
- 2K × 1080PsF 23.98, 24, 25, 29.97, 30 (HDBaseT Linkによってプログレッシブに変換)
- 2K × 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 1080PsF 23.98, 24, 25, 29.97, 30 (HDBaseT Linkによってプログレッシブに変換)
- 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 1080i 50, 59.94, 60
- 720p 50, 59.94, 60
- 525i, 625i
ビデオ出力フォーマット
HB-R-SDI
- 2K × 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 1080PsF 23.98, 24, 25, 29.97, 30 (HDBaseT Linkによってプログレッシブに変換)
- 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 1080i 50, 59.94, 60
- 720p 50, 59.94, 60
- 525i, 625i (HDBaseT からの入力のうち 525p、625p、480p、576p は 525i と 625i に変換されます)
(SDI の項目に挙げているフォーマットの場合、ケーブルの最長距離は CAT 5e/6/6a/7 で 100m までとなります。)
ビデオ入力
- RovoRx-HDMI: 1 × HDBaseT (RJ-45)
- HB-T-HDMI: 1 × HDMI
- HB-R-HDMI: 1 × RJ45, HDBaseT による 4K/UHD
- HB-T-SDI: 1 × 3G-SDI
- HB-R-SDI: 1 × RJ45, HDBaseT による HD
ビデオ出力
- RovoRx-HDMI: 1 × HDBaseT (RJ-45) (※RovoCam 併用時)
- HB-T-HDMI: 1 × RJ45, HDBaseT による 4K/UHD
- HB-R-HDMI: 1 × HDMI
- HB-T-SDI: 1 × RJ45, HDBaseT による HD
- HB-R-SDI: 1 × 3G-SDI
HDCP
- HDCP 準拠
- HB-R-SDI は HDCP で暗号化されたコンテンツを SDI (BNC) 出力できません。
オーディオ入力
HB-T-HDMI:
- 8 チャンネル (4 組) のエンベデッドオーディオに対応
- レートサポート : 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz
HB-R-HDMI:
HB-T-SDI:
- 8 チャンネル (4 組) の SDI エンベデッドオーディオに対応し、 16 チャンネル ( 8 組) の中から選択
HB-R-SDI:
オーディオ出力
RovoRx-HDMI:
- 2 チャンネル アンバランスド RCA コネクター x 2
HB-T-HDMI:
HB-R-HDMI:
- 8 チャンネル (4 組) のエンベデッドオーディオに対応
- レートサポート : 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz
HB-T-SDI:
HB-R-HDMI :
- 8 チャンネル (4 組) のエンベデッドオーディオを SDI から出力
データポート制御
RS-232 による延長
- 1/8 インチの TRS コネクター × 1、1/8 インチの TRS コネクター x 1、最大 115.2k baud の拡張 2ウェイシリアルデバイスコントロールシグナル
RS-232 ケーブルオプション
- 以下の RS-232 ピンアウト配列図は、オプションで購入できる AJA ケーブルに同梱されています。

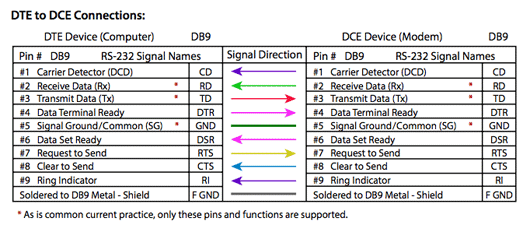

DB9 ピンアウト
- 以下のチャートは RS-232 のピンアウトに関する仕様です。この 3 つの接続方法は今日、一般的に使われているものであり、AJAのケーブルオプションも対応しています。
IR 信号を延長する入出力
- 1/8 インチの TRS コネクター、トランスミットポート
- 1/8 インチの TRS コネクター、レシーブポート
IR/RS-232 ケーブルキットオプション
HB-CABLE-KIT オプションは以下の内容を含みます。
- 1.5m の IR 1/8 インチ TRS ケーブル × 2
- 0.35m の RS-232 ケーブル (オス・メスの DB9 接続に対応) × 2
RovoRx-HDMI 搭載機能
- VISCA カメラ制御をサポートする 3.5mm TRS 入力 x 1
USB
RovoRx-HDMI:
- ファームウェアアップデートおよび追加のコントロールが可能な USB ポート x 1
電源
- 5 - 20V 安定化 DC 電源
- RovoRx-HDMI:
- 本体のみ使用時：最大 7.5W
- RovoCam 併用時：最大 15W
- HB-T-HDMI & HB-R-HDMI: 最大 6W
- HB-T-SDI & HB-R-SDI: 最大 9W
- 電源アダプタ (付属品 :DWP-U-R1)
- 100 - 240V、50/60Hz ユニバーサル入力
サイズ
- RovoRx-HDMI: 132mm × 102.4mm × 23.9mm
- HB-T-HDMI & HB-R-HDMI: 109mm × 78mm × 25mm
- HB-T-SDI & HB-R-SDI: 147mm × 102mm × 23mm
使用環境
- 稼働温度 : 0 - 40 ℃
- 相対湿度 : 10 - 90% 結露なきこと
- 稼働高度 : 3,000m 未満
- ストレージ安全温度 (電源OFF) : -40 - 60 ℃
