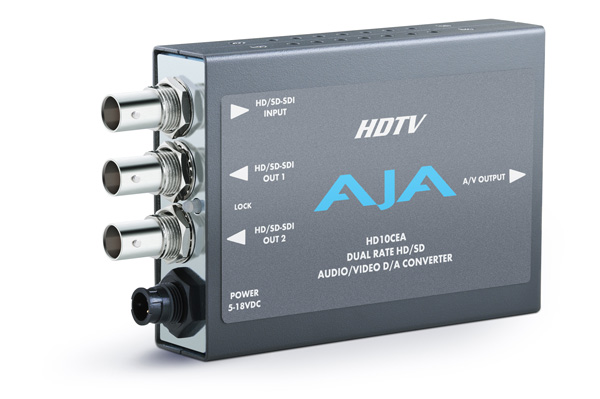

HD10CEA (生産終了品)
SD/HD-SDI からアナログ オーディオ/ビデオへのコンバーター
HD10CEA は、エンベデッド オーディオを含む SD/HD-SDI ビデオを、アナログ ビデオと 4 チャンネルのバランスド アナログ オーディオに変換します。SD ビデオ出力は、YPbPr (Betacam または SMPTE/EBU-N10)、RGB、コンポジット/YC (S-Video) に設定可能です。HD ビデオ出力は、YPbPr または RGB に設定できます。アナログ オーディオはバランスド出力されます。また、4 つのオーディオ チャンネルをグループ 1-4 から選択できます。オーディオとビデオ出力接続には、25 ピンの「D」サブミニチュア コネクタが使用できます (ブレイクアウト ケーブルを同梱)。すべてのビデオ/オーディオの設定は、外部ディップスイッチの選択によって可能です。多目的で低コストのこの小型コンバーターは、2 系統のループスルー SDI/HD-SDI 出力も可能であるため、モニタリングにも使用できます。
注記：HD10CEA は SD および HD 解像度間におけるアップ/ダウンコンバージョンには対応していません。 デジタルからアナログ信号へのコンバージョン のみに対応しています。
製品概要
主な機能
- デジタルをアナログオーディオ/ビデオに変換
- エンベデッドオーディオを含む SD/HD-SDI 入力
- SD コンポーネントまたはコンポジットビデオ出力 (SD 入力時)
- HD コンポーネントビデオ出力 (HD 入力時)
- 4 チャンネルバランスドオーディオ出力
- 2 系統のイコライズド ループスルー SD/HD-SDI 出力
- 切替え可能なオーディオチャンネル ペア/グループ
技術仕様
入力
- エンベデッドオーディオを含む SD/HD-SDI、BNC x 1
出力
- SD ビデオ: YPbPr - SMPTE、EBU-N10、Betacam、RGB、NTSC、PAL、YC (S-Video)
- HD ビデオ: YPbPr、RGB
- オーディオ: 4チャンネル バランスド
- 25 ピンの D コネクタでビデオ/オーディオ出力
- 2 系統の SD/HD-SDI イコライズド ループスルー、BNC x 2
ユーザーコントロール
- 外部ディップスイッチ
- ビデオ形式
- ペデスタル
- H/V ブランキング
- オーディオグループ 1 - 4
- オーディオレベル (スイッチにより調整可能):
- +24、+18、+15、+12 dBu、フルスケール デジタル
サイズ (w x d x h)
- 147mm x 79mm x 25mm (5.8 インチ x 3.1 インチ x 1.0 インチ)
動作環境
- 安全動作温度 : 0℃ ～ 40℃ (32°F ～104°F)
- 安全保管温度 (電源オフ時) : -40℃ ～ 60℃ (-40°F ～ 140°F)
- 動作相対湿度 : 10% ～ 90% (結露なきこと)
- 動作高度 : 3,000m 未満 (10,000 フィート未満)
付属品
- ブレイクアウトケーブル
- 電源アダプタ（DWP-U-R1）
- 保証書
※本製品は RoHs 対応製品です。
