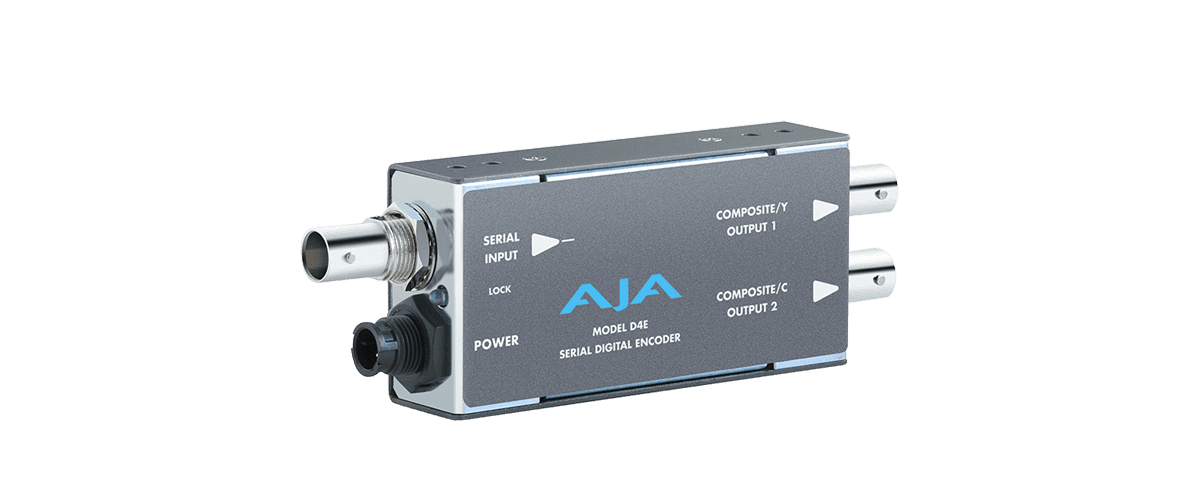

D4E (生産終了品)
シリアルから NTSC/PAL へのエンコーダー
D4E SDI エンコーダーは、SDI からアナログ NTSC または PAL へのオールデジタル コンバージョンを最低コストで提供します。D4E は、モニタリング、レベルと位相のチェック、ダビングに役立ちます。D4E は、NTSC または PAL ビデオ標準規格に自動的に適応し、アナログ NTSC (525 ライン入力) または PAL (625 ライン入力) を出力します。ペデスタルおよびナロー/ワイド H/V ブランキングは、ディップスイッチを使用してユーザーが調整することができます。D4E は、フル ダイナミック レンジの入力ビデオをエンコードします。黒よりも下で白よりも上のレベルはクリップされません。
製品概要
主な機能
- SDI から NTSC/PAL が最低コストで利用可能
- SDI 入力 1 系統、コンポジット/YC アナログ出力 2 系統
- NTSC/PAL 自動認識
- テストパターン内蔵
- 極めて小さなサイズ
技術仕様
出力
- NTSC、PAL、2x BNC
- または NTSC/PAL YC (S-ビデオ)、2x BNC
ユーザーコントロール
- ビデオ形式
- ペデスタル
- H/V ブランキング
- テストパターン (有効な SDI 入力が必要です)
サイズ (w x d x h)
- 131 mm x 44 mm x 25 mm (5.1 インチ x 1.8 インチ x 1.0 インチ)
動作環境
- 安全動作温度 : 0℃ ～ 40℃ (32°F ～104°F)
- 安全保管温度 (電源オフ時) : -40℃ ～ 60℃ (-40°F ～ 140°F)
- 動作相対湿度 : 10% ～ 90% (結露なきこと)
- 動作高度 : 3,000m 未満 (10,000 フィート未満)
※本製品は RoHs 対応製品です。
