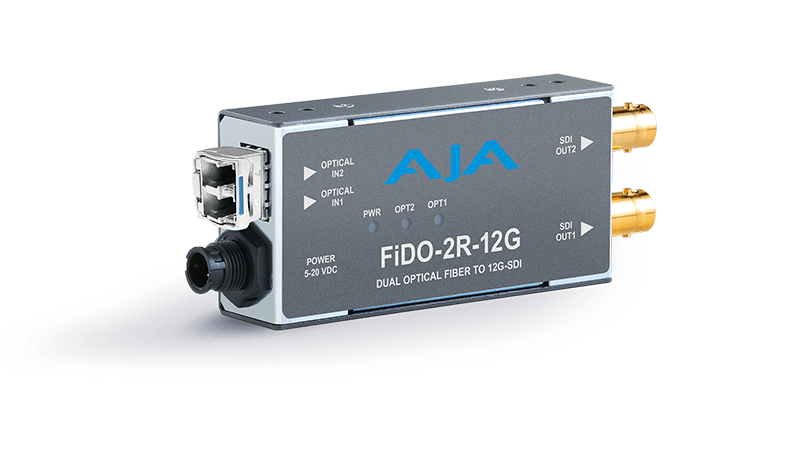

FiDO-2R-12G
2 チャンネル シングルモード LC ファイバー → 12G-SDI レシーバー
FiDO-2R-12G は、12G/6G/3G/HD/SD-SDI ファイバー変換に際し類まれな柔軟性と費用対効果を持ち、標準的なシングルモード光ファイバーケーブルを用いて最大 10km の転送を行えます。
FiDO はコンパクトな薄型の筐体なので、狭いスペースやラックの後ろ、撮影車はもちろん、カメラに直接装着することもできます。
製品概要
主な機能
2 チャンネル、12G-SDI → シングルモード LC ファイバーレシーバー
- LC コネクター接続による双方向もしくは単方向通信
- 独立した 12G/6G/3G/HD/SD-SDI 出力 × 2
- 完全に独立した 2 系統の ファイバー → SDI 変換
- 5-20VDC 電源を使用 (ユニバーサル電源・DWP-U-R1 同梱)
- 5 年間保証
光ファイバーケーブル適合対照表
カメラからファイバーへ
12G-SDI で転送、編集
最新の 12G-SDI を使用したソリューションで撮影やポストプロダクションのワークフローを改善できます。広帯域を活かし、高解像度、ハイフレームレート、広色域なコンテンツをたった一本のケーブルで扱えます。
12G-SDI に対応する AJA 製品、12G-SDI / 光ファイバーミニコンバーター FiDO シリーズ、ディストリビューションアンプ 12GDA、マルチプレクサー / デマルチプレクサ― 12GM、フレームシンクロナイザー / コンバーター FS-HDR、Thunderbolt™ 3 接続のビデオ I/O デバイス Io 4K Plus について動画で解説します。
技術仕様
ビデオフォーマット
- 270 Mbps - 12 Gbps (自動認識)
デジタルビデオ入力
- 2 チャンネルの独立した シングルモード LC ファイバーコネクター、SMPTE 297/259/292/424/2081/2082
- 公称波長 : Rx 1260 nm (最小), 1620 nm (最大)
- 光感度：-9 dBm (最小 12 Gbps), -10 dBm (最小 3 Gbps)
- 過負荷動力：-2 dBm (最小)
デジタルビデオ出力
- 2 チャンネルのデュアル整合 12G-SDI BNC コネクター、SMPTE 259/292/424/2081/2082
リクロッキング
- 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.967 Gbps, 2.970 Gbps, 5.934 Gbps, 5.940 Gbps, 11.868 Gbps, 11.880 Gbps - 自動レート選択
- 上記以外のレートについては、パススルーおよびリクロッキング無し
サイズ (w x d x h)
- 117 mm x 43.5 mm x 21.6 mm (4.6 インチ x 1.71 インチ x 0.85 インチ)
電源
- 最大 3.5 W
- DC 5-20 V 電源を使用 (AJA 電源アダプター DWP-U-R1 同梱)
動作環境
- 安全動作温度 : 0℃ ～ 40℃ (32°F ～104°F)
- 安全保管温度 (電源オフ時) : -40℃ ～ 60℃ (-40°F ～ 140°F)
- 動作相対湿度 : 10% ～ 90% (結露なきこと)
- 動作高度 : 3,000m 未満 (10,000 フィート未満)
