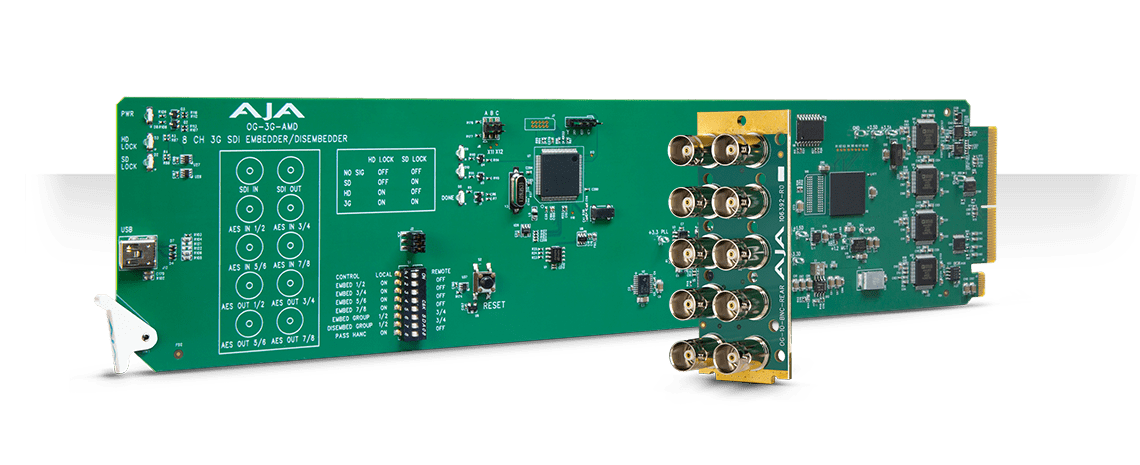

OG-3G-AMD
DashBoard 対応 3G-SDI 8 チャンネル 24 ビット AES エンベッダー / ディスエンベッダー openGear カード
OG-3G-AMD は、最先端の openGear 互換、8 チャンネル AES オーディオエンベッダー / ディスエンベッダーで、最大 1080p 60 までの 3G-SDI 入出力に対応しています。分かりやすい方法でチャンネルの有効化とマッピングが行えます。10 個の BNC 端子を搭載した背面接続用の openGear コネクターモジュールが 1 つ付属しています。

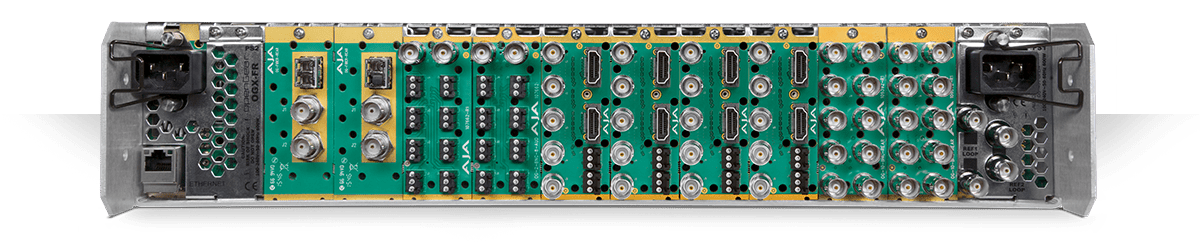

AJA 製の OG-X-FR を含む、高密度な openGear の 2RU ラックフレームに対応する設計です。Windows®、macOS®、Linux® で動作する DashBoard ソフトウェアに対応し、openGear アーキテクチャの制御・監視がリモートで行えます。PC もしくはローカルネットワーク越しにモニタリングとコントロールの構成を設定可能な、利便性が高い業界標準の機能を提供します。
製品概要
主な機能
- ビデオフォーマット : 3G-SDI
- 3G-SDI エンベッダー / ディスエンベッダーを 1 台で実現
- 入力 : 3G-SDI BNC × 1
- 出力 : 3G-SDI BNC × 1
- AES BNC × 4 (入力毎に 2 チャンネル)
- ローカルモードとリモートモード
- エンベデッドオーディオが入力された場合、パススルー、分離、上書き可能
- openGear DashBoard または DIP スイッチで構成を変更
- 電力 : 5.0 W
- ホットスワップ可能
- OGX、OG3、DFR-8321 などの openGear フレームと互換
接続性
OG-3G-AMD には、それぞれ 1 系統の 3G-SDI 入出力端子、それぞれ 4 系統の AES BNC 入出力端子が搭載されています。OG-3G-AMD は入力されるビデオ規格に対し、自動検出・自動構成を行います。AES 入力は 48kHz サンプルレート変換 (SRC) され、ビデオ入力に同期されます。4 系統の AES 出力のオーディオは、ディスエンベデッド機能を常に利用可能です。任意のオーディオをエンベッドできます。1 チャンネルに 1 ペアが基本で、入力された AES オーディオのエンベッドにも、入力された 3G-SDI のオーディオのパススルーにも対応します。チャンネルのエンベッドとマッピングは、分かりやすい DashBoard ソフトウェアから行えます。
openGear の互換性
openGear 仕様に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増加しており、openGear は将来性のあるラックフレーム製品です。

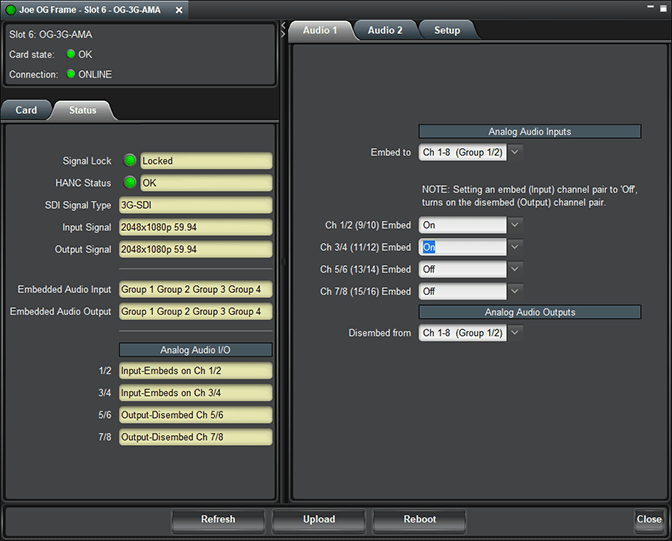

DashBoard ソフトウェアをダウンロード
Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。
最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。
https://www.rossvideo.com/support/software-downloads/dashboard/
柔軟な I/O

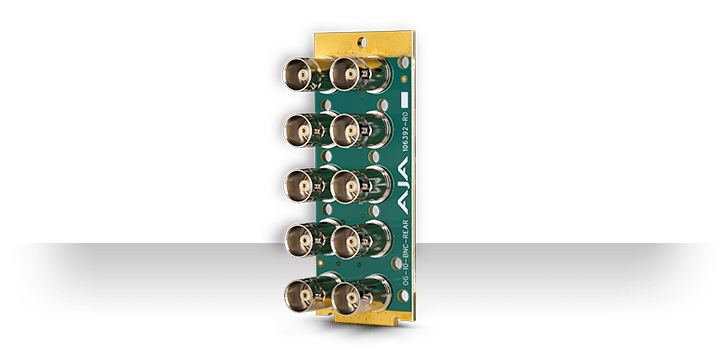

モジュラー式のリアパネルにより、I/O 端子をカード毎に変更可能です。
安全性
冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。
Ethernet 接続
標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。
業界最高水準のサポート
業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。
OpenGear シリーズは、5 年間の国際製品保証が設けられています。
AJA Mini-Matrix
AJA のラックフレームとラックフレームカードの全ラインアップを Mini-Matrix で確認できます。増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。
アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。
