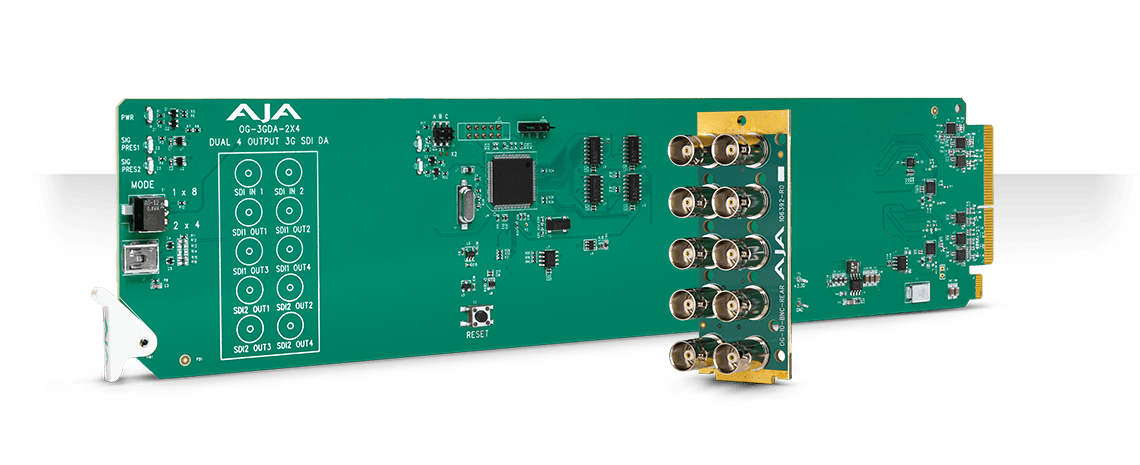

OG-3GDA-2x4
openGear 準拠 2 入力 4 出力 3G-SDI リクロッキングディストリビューションアンプ
OG-3GDA-2x4 は最先端の openGear 互換、3G-SDI ディストリビューションアンプです。入力された 2 系統の 3G-SDI 信号を自動的にイコライズし、それぞれ 4 系統ずつに分配して 3G-SDI で出力します。1 入力 8 出力のディストリビューションアンプとして構成し、同一信号の 8 箇所への分配も行えます。入力端子が 2 系統あるため、2 台分のディストリビューションアンプの機能を限られたスベースに導入できます。10 個の BNC 端子を搭載した背面接続用のコネクターモジュールが 1 つ付属しています。
AJA 製の OG-X-FR を含む、高密度な openGear の 2RU ラックフレームに対応する設計です。Windows®、macOS®、Linux® で動作する DashBoard ソフトウェアに対応し、openGear アーキテクチャの制御・監視がリモートで行えます。PC もしくはローカルネットワーク越しにモニタリングとコントロールの構成を設定可能な、利便性が高い業界標準の機能を提供します。
製品概要
主な機能
- ビデオフォーマット : 150 Mbps 〜 3 Gbps、フォーマット非依存
- 入力 : 3G-SDI BNC × 1 (1 × 8 モード)、3G-SDI BNC × 2 (2 × 4 モード)
- 出力 : 3G-SDI BNC × 8
- 非反転出力 × 4 (1 × 8 モード)
- 非反転出力 × 2 (2 × 4 モード)
- HDR (ハイダイナミックレンジ) ビデオに対応
- openGear DashBoard 経由で監視
- エンベデッドオーディオ、クローズドキャプションとタイムコードを含むすべてのアンシラリーデータアンシラリーデータをパススルー
- 「現在の入力」と「SMPTE でロックされた入力」を LED で表示
- 入力を自動的にイコライゼーションしリクロックして出力
- 270 Mbps、1.483 Gbps、1.485 Gbps、2.966 Gbps、2.970 Gbps - 自動選択
- 電力 : カード毎に最大 2.6 W
- ホットスワップ可能
- openGear フレーム OGX、OG3、DFR-8321 と互換
接続性

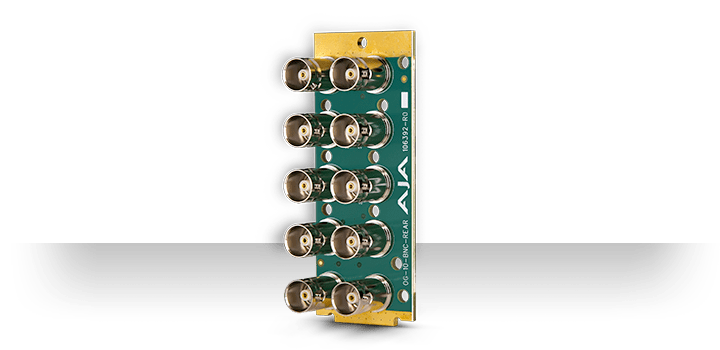

3G-SDI 入力は自動的にイコライズされ、出力は自動的にクラス最高のジッタ耐性でリクロックされます。対応している SDI レートは、270Mb、1.5Gb、3Gb です。2 系統の SDI 入力を 8 つの SDI 端子から出力します。10 個の BNC 端子を搭載した背面接続用の openGear コネクターモジュールが 1 つ付属しています。
openGear の互換性
openGear 規格に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増加しており、openGear は将来性のあるラックフレーム製品です。

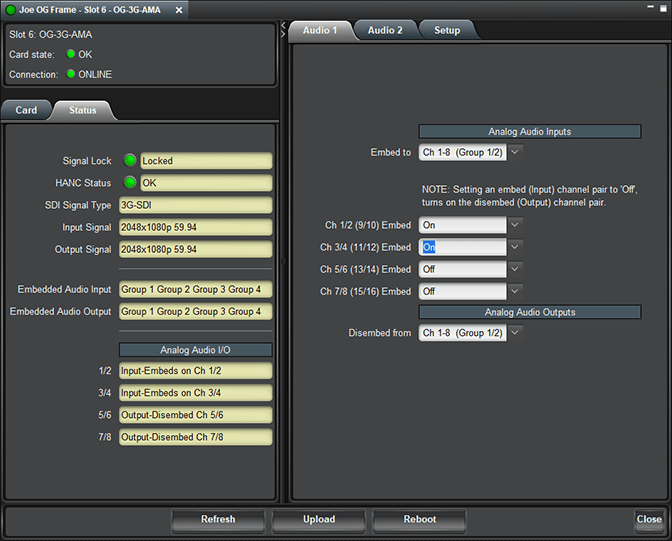

DashBoard ソフトウェアをダウンロード
Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。
最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。
https://www.rossvideo.com/support/software-downloads/dashboard/
柔軟な I/O

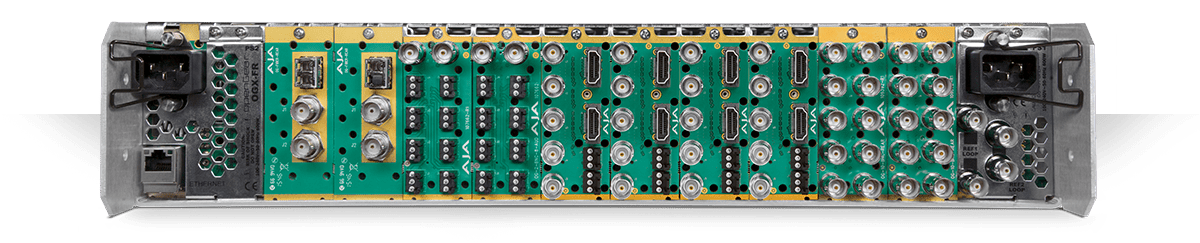

モジュラー式のリアパネルにより、I/O 端子をカード毎に変更可能です。
安全性
冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。
Ethernet 接続
標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。
業界最高水準のサポート
業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。
OpenGear シリーズは、5 年間の国際製品保証が設けられています。
AJA Mini-Matrix
AJA のラックフレームとラックフレームカードの全ラインアップを Mini-Matrix で確認できます。増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。
アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。
