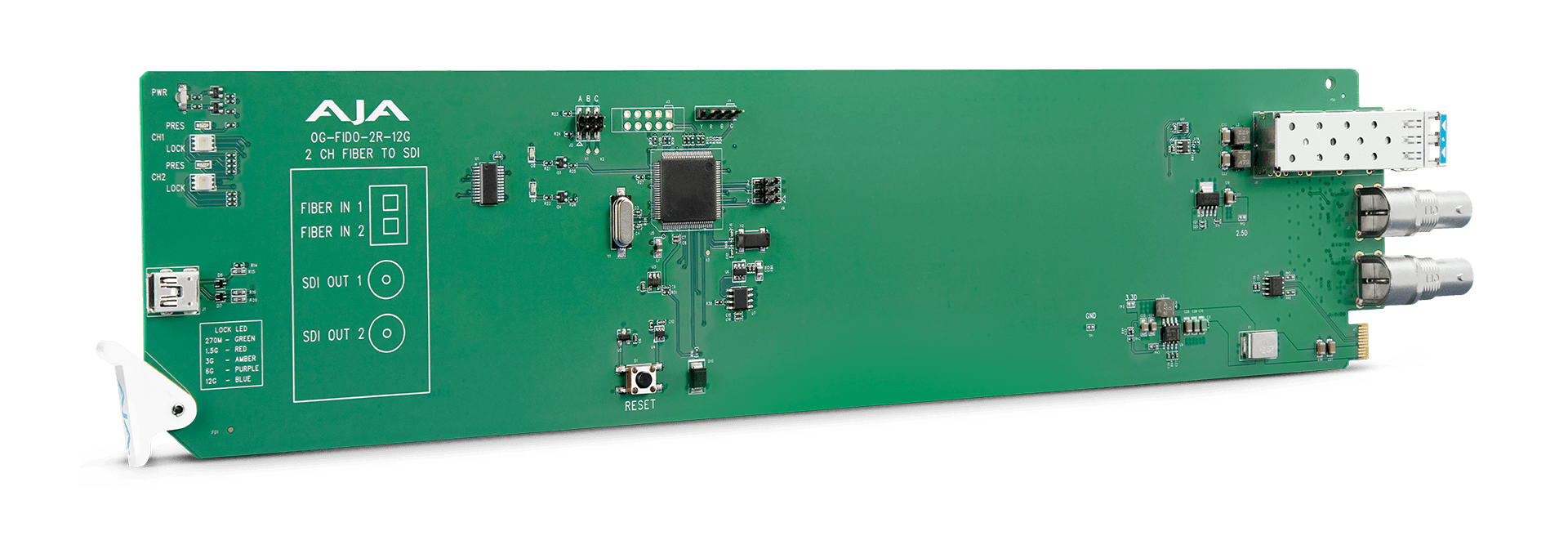

OG-FiDO-2R-12G は、最先端の openGear に互換する、2 チャンネルのファイバーから 12G-SDI に変換するコンバーターです。12G-SDI 信号を標準的なシングルモード光ファイバーケーブルを経由して最長 10 km 先まで伝送します。2 系統のファイバー入力は完全に独立しているため、異なるレートの 12G-SDI 信号を各チャンネルで送信可能です。
AJA 製の openGear 対応 OG-FiDO シリーズは、AJA 製の OG-X-FR フレームを含む高密度な openGear 互換 2RU フレームに対応した設計で、Windows®、macOS®、Linux® で動作する業界標準の DashBoard ソフトウェアにより、PC またはローカルネットワーク越しにリモートでの制御や監視が行えます。
概要
主要な特徴
- ビデオフォーマット : 270 Mbps 〜 12 Gbps、フォーマット非依存
- 入力 : 独立シングルモード LC ファイバー端子 × 2
- 出力 : 独立 12G-SDI BNC 端子 × 2
- HDR (ハイダイナミックレンジ) ビデオ対応
- 「現在の入力」と「SMPTE でロックされた入力」を LED で表示
- 自動検出とリクロック
- 270 Mbps、1.483 Gbps、1.485 Gbps、2.967 Gbps、2.970 Gbps、5.934 Gbps、5.940 Gbps、11.868 Gbps、11.880 Gbps - 自動選択
- 交渉波長 : Rx : 1260-1620 nm
- ホットスワップ可能
- Ross DashBoard ソフトウェア経由でリモートイーサネット監視
- 適切なファイバー SFP 同梱
- 背面 I/O カード同梱
- 各カード毎に 2 スロットを専有
- 電力 : 最大 3 W
- openGear フレーム OG-X-FR、OG-3-FR、DFR-8321 と互換
- 5 年間保証

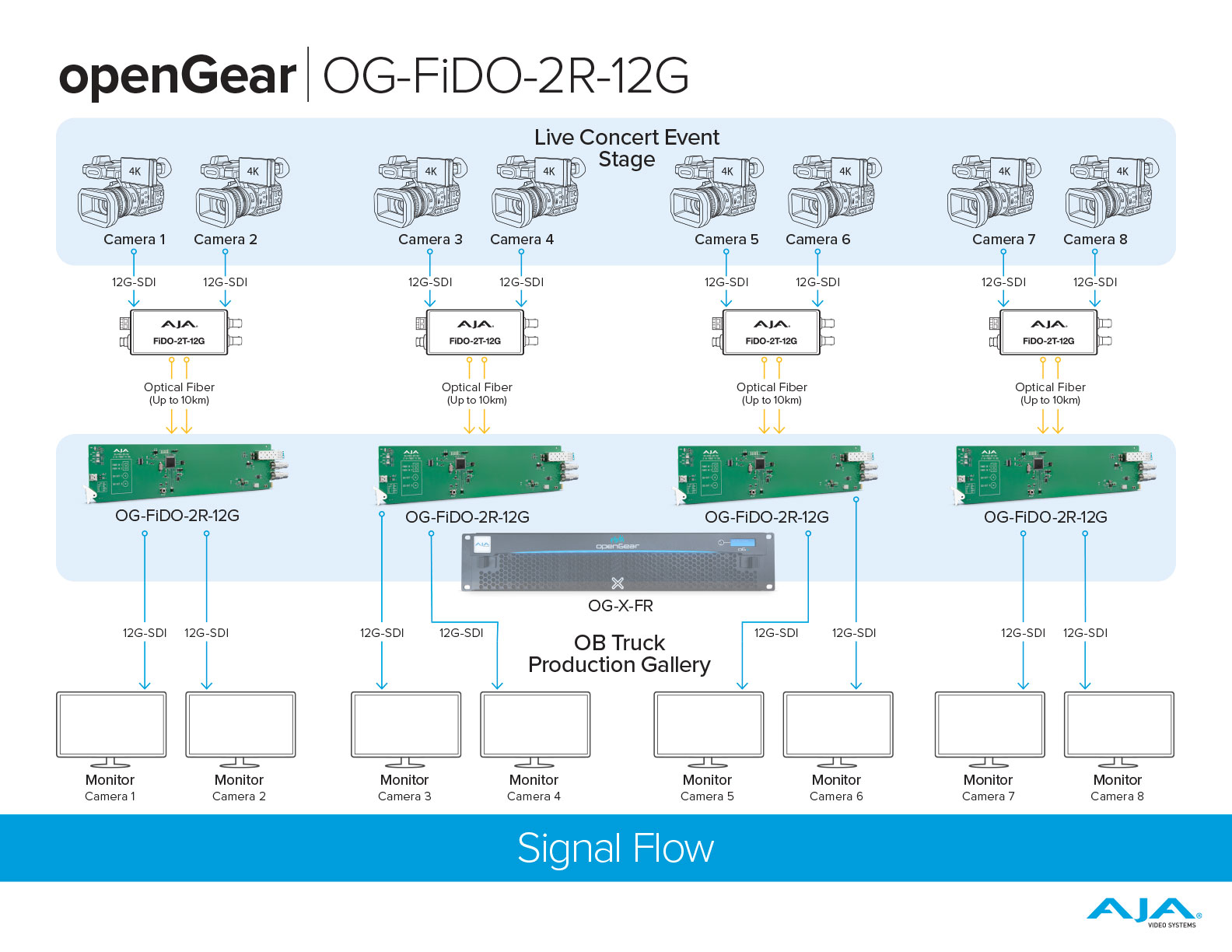

OG-FiDO-2R-12G 信号経路の例
この図では、中継車内にある 1 台の OG-X-FROG-X-FR ラックフレームに 4 台 の OG-FiDO-2R-12G openGear カードが設置されています。このラックは、移動可能な制作ブースに密接しています。最大で 10km 離れたライブコンサートのステージを撮影する 8 台の 12G-SDI カメラの映像を扱えます。これらのカメラは 2 台ずつ OG-FiDO-2T-12G コンバーターに接続され、12G-SDI からファイバーに変換されています。4 枚の OG-FiDO-2R-12G openGear カードはそれぞれ、受け取った 2 系統のファイバー信号を 12G-SDI に変換しています。これら 8 系統の 12G-SDI フィードは、中継車の制作ブースで非常に低遅延で映像の確認が行なえます。
接続性
ファイバー入力も 12G-SDI 入力も、クラス最高の入力ジッター耐性でリクロックされます。12G-SDI 入出力はどちらも、6G/3G/HD/SD-SDI に対応しています。信号経路はどれも独立していて、異なるレートを設定できます。シングルモードファイバーケーブルに対応しています。
openGear の互換性
openGear 規格に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増えており、openGear は将来性のあるラックフレーム製品です。
柔軟な I/O

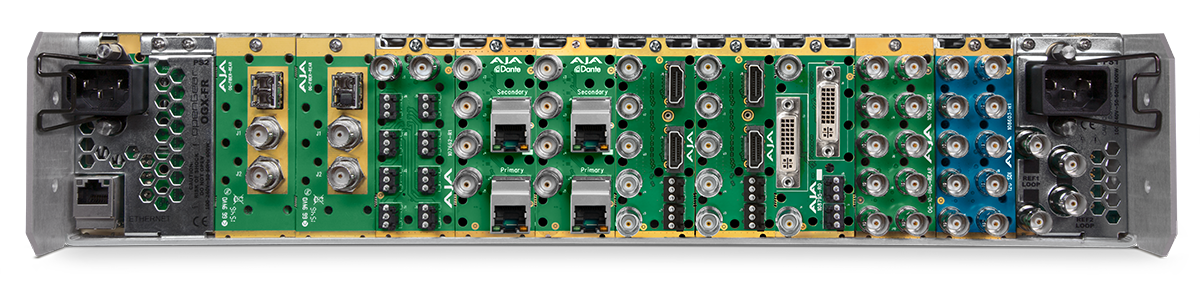

モジュラー式のリアパネルにより、I/O 端子をカード毎に変更可能です。
安全性
冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。
Ethernet 接続
標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。
DashBoard ソフトウェアをダウンロード

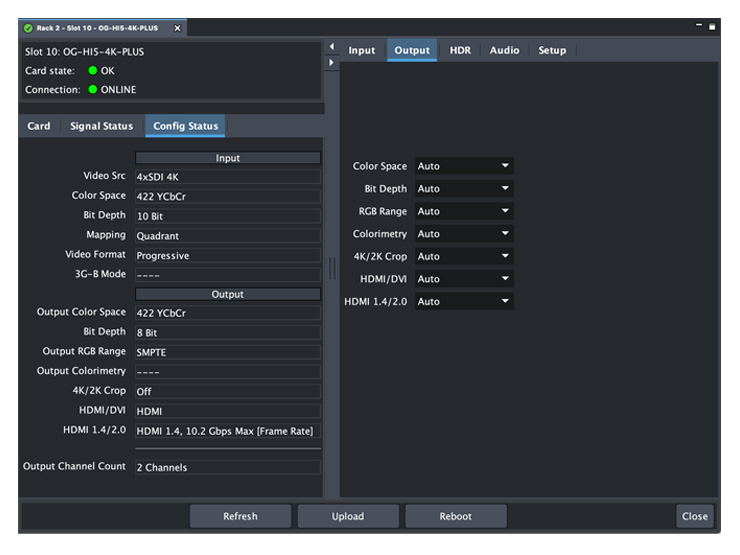

Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。
最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。
AJA Mini-Matrix
AJA のラックフレームとラックフレームカードの全ラインアップを Mini-Matrix で確認できます。増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。
アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。
業界最高水準のサポート
業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。
OpenGear シリーズは、5 年間の製品保証が設けられています。製品保証に関する詳細情報は、製品マニュアルでご確認ください。
