OG-FiDO-2T-X (生産終了品)
CWDM 向け DashBoard 対応
2 チャンネル 3G-SDI → シングルモード LC ファイバートランスミッター openGear カード
最先端の openGear 互換ラックマウントカード OG-FiDO-2T-X は、2 チャンネルの 3G-SDI をファイバーに変換します。搭載された CWDM SFP オプションにより、標準的なシングルモードの光ファイバーケーブルを経由して 3G-SDI 信号を最大 10 km 先まで伝送できます。2 系統の 3G-SDI 入力は完全に独立しており、異なる 3G-SDI レートをそれぞれのチャンネルで伝送可能です。
AJA 製の OG-X-FR を含む、高密度な openGear の 2RU ラックフレームに対応する設計です。Windows®、macOS®、Linux® で動作する DashBoard ソフトウェアに対応し、openGear アーキテクチャの制御・監視がリモートで行えます。PC もしくはローカルネットワーク越しにモニタリングとコントロールの構成を設定可能な、利便性が高い業界標準の機能を提供します。
製品概要
主な機能
- ビデオフォーマット : 150 Mbps 〜 3 Gbps、フォーマット非依存
- 入力 : 3G-SDI BNC × 2
- 出力 : CWDM LC ファイバー × 2
- openGear DashBoard 経由で監視
- 「現在の入力」と「SMPTE でロックされた入力」を LED で表示
- 自動検出とリクロック
- 270 Mbps、1.483 Gbps、1.485 Gbps、2.966 Gbps、2.970 Gbps - 自動選択
- 公称波長 : 9 種類の波長の組み合わせから選択
- 電力 : 2.5 W
- ホットスワップ可能
- openGear フレーム OGX、OG3、DFR-8321 と互換
接続性
3G-SDI 入力は、クラス最高の入力ジッター耐性でリクロックされます。3G-SDI レートは、270Mb、1.5Gb、3Gb に対応しています。ファイバーコネクターは、メインカードに取り付けます。信頼性が高く、低コストな方法です。
CWDM SFP オプション
それぞれの AJA CWDM トランスミッターは、独立した 2 種類の波長に対応しています。波長の組み合わせは以下の表の通りです。
| 波長 1 | 波長 2 |
|---|---|
| 1271 nm | 1291 nm |
| 1311 nm | 1331 nm |
| 1351 nm | 1371 nm |
| 1391 nm | 1411 nm |
| 1431 nm | 1451 nm |
| 1471 nm | 1491 nm |
| 1511 nm | 1531 nm |
| 1551 nm | 1571 nm |
| 1591 nm | 1611 nm |
*OG-FiDO-2T-X の価格には、CWDM SFP モジュールひとつ分が反映されています。CWDM SFP の価格は価格表または、販売店にてご確認ください。ご注文時には、特定の波長をご指定いただく必要があります。
注文時には AJA SFP Configurator を参照し、適切な CWDM SFP を選択してください。
CWDM オプションは、生産終了いたしました。
openGear の互換性
openGear 規格に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増加しており、openGear は将来性のあるラックフレーム製品です。
DashBoard ソフトウェアをダウンロード
Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。
最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。
柔軟な I/O
モジュラー式のリアパネルにより、I/O 端子をカード毎に変更可能です。
安全性
冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。
Ethernet 接続
標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。
業界最高水準のサポート
業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。
OpenGear シリーズは、5 年間の国際製品保証が設けられています。

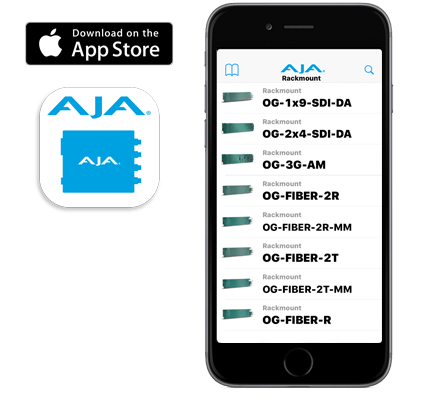

AJA Mini-Matrix
AJA のラックフレームとラックフレームカードの全ラインアップを iOS アプリケーションで確認できます。このアプリケーションを利用すると、増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。
アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。また製品情報は、アプリから直接メールで送信できます。AJA Mini-Matrix アプリケーションは、iPad® と iPhone® に対応しており、Apple iTunes® Store から無料でダウンロードできます。
