OG-FiDO-T-12G-ST

openGear 対応 1 チャンネル 12G-SDI → シングルモード ST ファイバートランスミッター

ファイバーソリューション Mini-Matrix App

OG-FiDO-T-12G-ST

概要

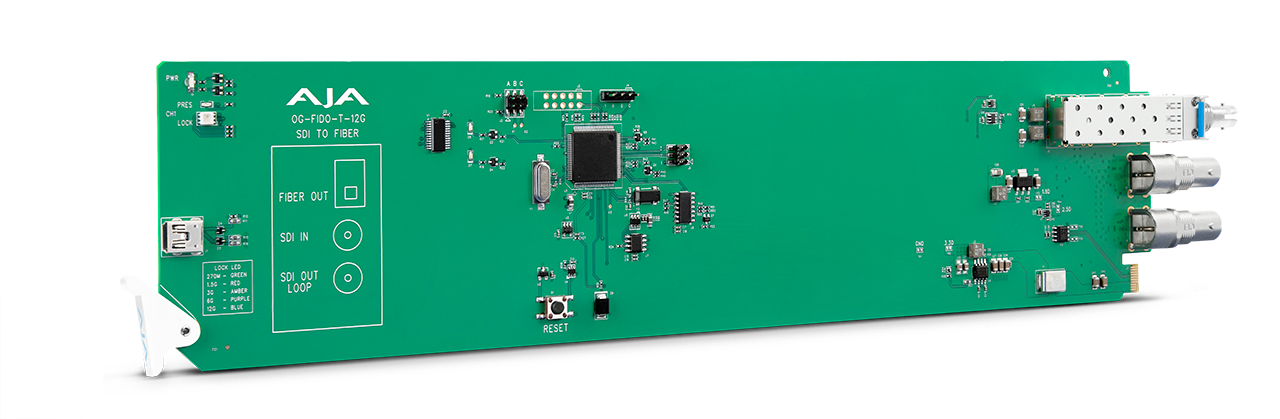

最先端の openGear 互換ラックマウントカード OG-FiDO-T-12G-ST は、1 チャンネルの 12G-SDI をファイバーに変換します。標準的なシングルモードの光ファイバーケーブルを経由して 12G-SDI 信号を最大 10 km 先まで伝送できます。12G-SDI 入力は、クラス最高の入力ジッター耐性でリクロックされます。また ループ 12G-SDI 出力も、リクロックされた状態で出力されます。OG-FiDO-T-12G-ST は、ロック式の ST バレルコネクターで安全な接続を確保します。ライブイベントやプロダクションなど、移動が多い環境に最適です。

AJA 製の openGear 対応 OG-FiDO シリーズは、AJA 製の OG-X-FR フレームを含む高密度な openGear 互換 2RU フレームに対応した設計で、Windows®、macOS®、Linux® で動作する業界標準の DashBoard ソフトウェアにより、PC またはローカルネットワーク越しにリモートでの制御や監視が行えます。

主な機能

主な機能

  • ビデオフォーマット : 270 Mbps 〜 12 Gbps、フォーマット非依存
  • 入力 : SDI ループアウト対応 12G-SDI BNC × 1
  • 出力 : 12G-SDI BNC × 1、シングルモード ST 端子 × 1
  • openGear DashBoard 経由で監視
  • HDR (ハイダイナミックレンジ) ビデオ対応
  • 「現在の入力」と「SMPTE でロックされた入力」を LED で表示
  • 自動検出とリクロック
  • 270 Mbps、1.483 Gbps、1.485 Gbps、2.967 Gbps、2.970 Gbps、5.934 Gbps、5.940 Gbps、11.868 Gbps、11.880 Gbps - 自動選択
  • 公称波長 : Tx: 1310 nm (通常)
  • 電力 : 最大 3 W
  • ホットスワップ対応
  • 適切なファイバー SFP 同梱
  • リア I/O カード同梱
  • 各カード毎に 2 スロットを占有
  • openGear フレーム OG-X-FR、OG-3-FR、DFR-8321 と互換
  • 5 年間保証
OG-FiDO-T-12G-ST ワークフロー例

OG-FiDO-T-12G-ST ワークフロー例

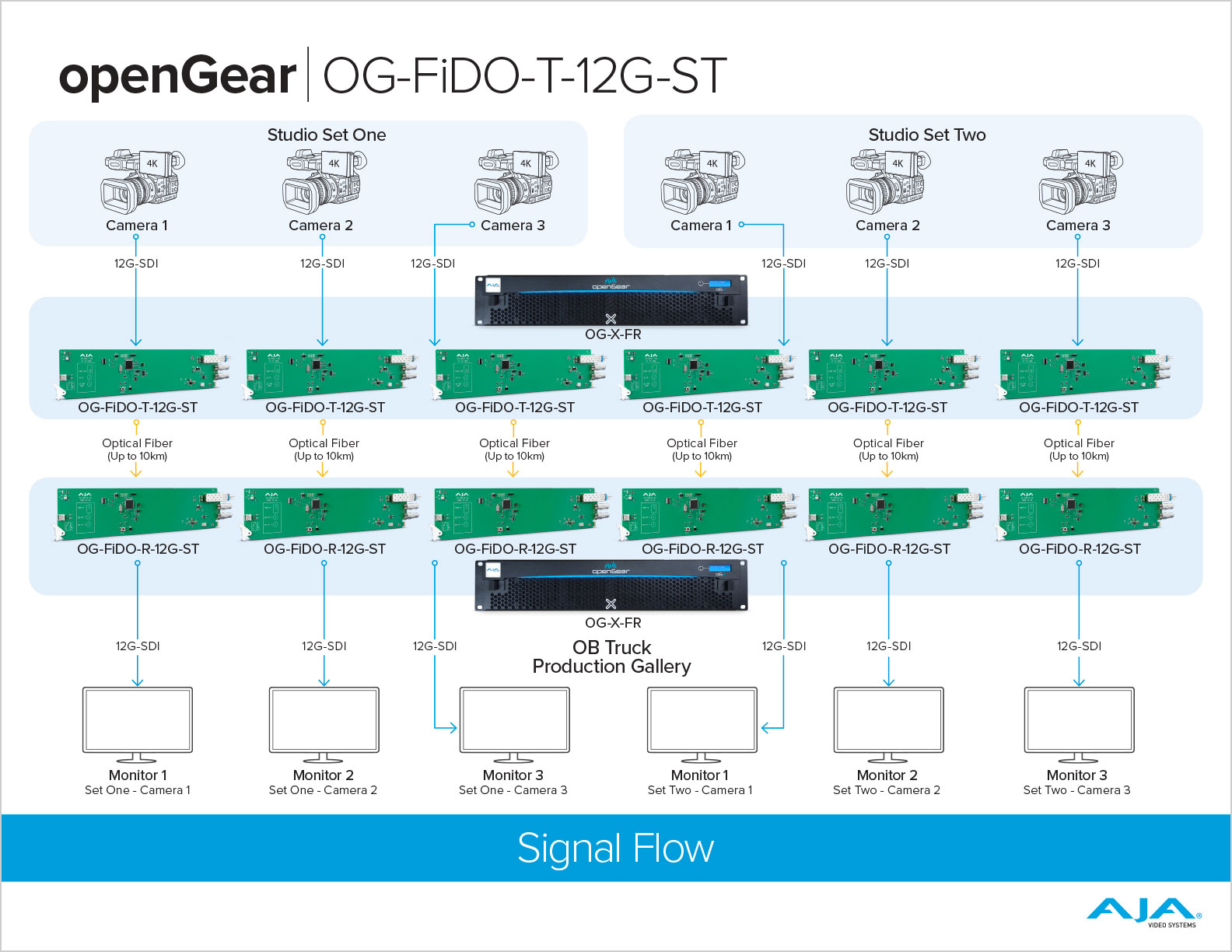

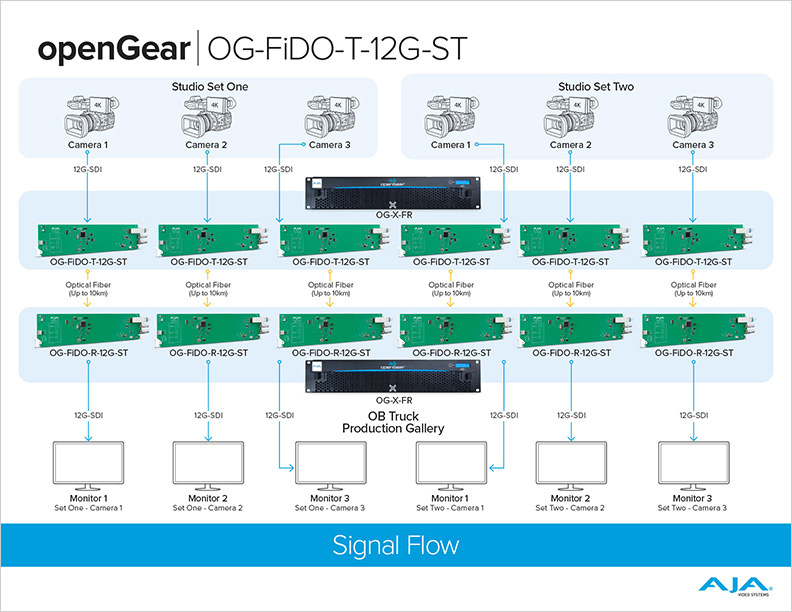

この図では 6 台の openGear OG-FiDO-T-12G-ST カードが 1 台の OG-X-FR ラックフレームに収められています。高密度に設置できる openGear プラットフォームの特長です。このスタジオに有る合計 6 台の 12G-SDI カメラは、6 台の OG-FiDO-T-12G-ST カードに接続され、12G-SDI から ST ファイバーに変換されています。

光ファイバーは最大 10km 離れた場所にある中継車まで延びていて、その中継車内では 1 台の OG-X-FR ラックフレームに 6 台の OG-FiDO-R-12G-ST カードが設置されています。制作ブースでは独立した 6 系統のカメラフィードを OG-FiDO-R-12G-ST を介して 12G-SDI で受け取ります。制作ブースでは、非常に低遅延で映像の確認が行なえます。

ワークフローを見る

接続性

12G-SDI 入力は、クラス最高の入力ジッター耐性でリクロックされます。12G-SDI 入出力はどちらも、 6G/3G/HD/SD-SDI に対応しています。シングルモードファイバーケーブルに対応しています。

openGear の互換性

openGear 仕様に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増えており、openGear は将来性のあるラックフレーム製品です。

openGear の互換性

柔軟な I/O

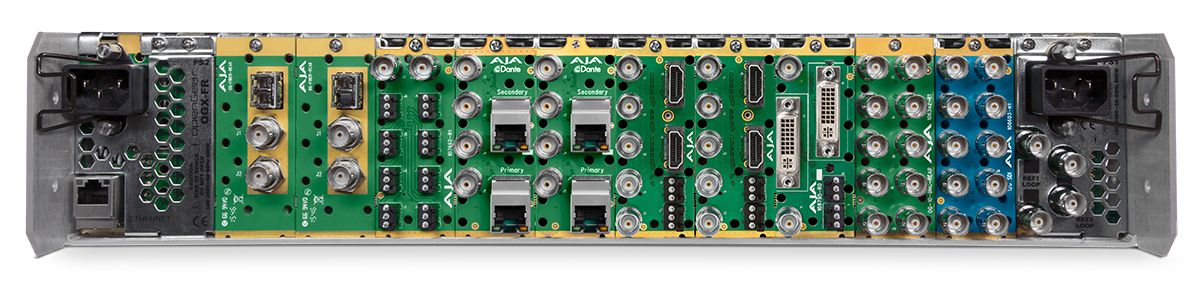

リアパネルはモジュラー形式になっていて、カード毎に用途に合わせた I/O 端子に個別の変更が可能です。

安全機構

冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。

Ethernet アクセス

標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。

さらに詳しく

DashBoard ソフトウェア

DashBoard ソフトウェア

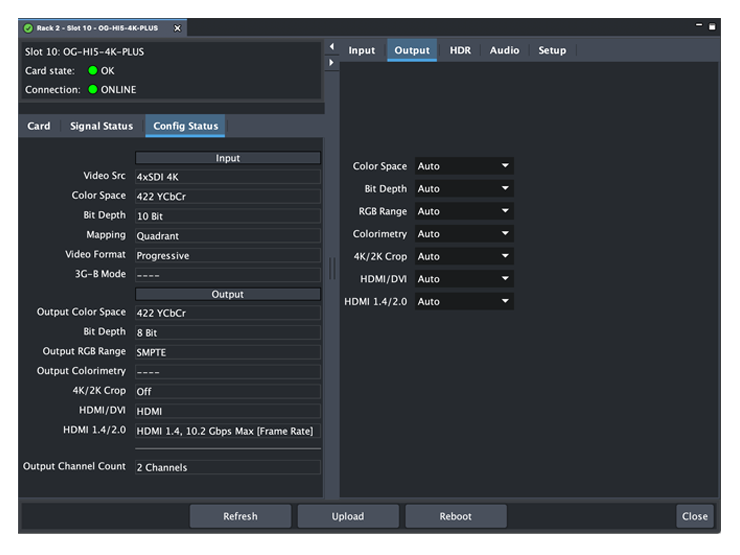

Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。

4652 mini matrix 1140px

AJA Mini-Matrix

AJA のラックフレームとラックフレームカードの全ラインアップを Mini-Matrix で確認できます。増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。

アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。

AJA Mini-Matrix ページ

業界最高水準のサポート

業界最高水準のサポート

業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。

OpenGear シリーズは、5 年間の製品保証が設けられています。製品保証に関する詳細情報は、製品マニュアルでご確認ください。

関連情報

日々進化する放送技術に対し、AJA は世界中の放送、制作、ポストプロダクション、システムインテグレーターが将来に渡って使用できる技術を提供しています。

AJA 製品を扱っている販売会社は、以下の購入先情報からご確認いただけます。また、AJA-JP では購入前に製品を実際に確認できる、評価用の機材を無料貸出しています。
