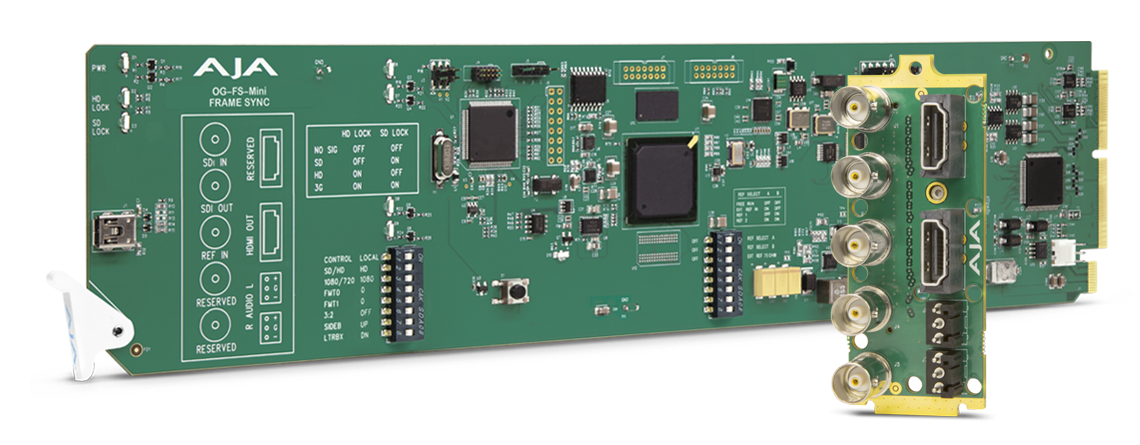

OG-FS-Mini
DashBoard 対応 3G-SDI フレームシンクロナイザー
OG-FS-Mini は、放送局向けの品質と実用的なフレーム同期を提供します。プロダクションで実績のある機能性と、AJA の優れた FS フレーム同期技術に対する信頼性が、openGear プラットフォームに全て詰め込まれた製品です。タイミングが合っていない 3G-SDI、HD、SD ビデオ信号のフレーム同期をお求めやすい価格で提供します。
OG-FS-Mini は各 1 系統の 3G-SDI 入出力と HDMI 出力、バランスドアナログオーディオ出力用の 2 つのターミナルブロックコネクターを搭載し、様々な種類のビデオフォーマットを自社規格のフォーマットへ同期および変換が行なえます。OG-FS-Mini はまた、高品質なアップ、ダウン、クロスコンバージョンにも対応します。
OG-FS-Mini は、AJA の OG-X-FR フレームを含む、高密度な openGear の 2RU フレーム向けに設計されています。DashBoard ソフトウェアは PC またはローカルネットワーク内の Windows®、macOS®、Linux からopenGear アーキテクチャの設定管理、監視、制御が行える利便性をもたらします。PC もしくはローカルネットワーク越しにモニタリングとコントロールの構成を設定可能な、利便性が高い業界標準の機能を提供します。
製品概要
主な機能
- openGear 互換カード
- 外部リファレンスを入力信号として利用できる実用的なフレーム同期機能
- 2 値レベルと 3 値レベルのリファレンスに対応
- 高品質な 10 bit ビデオ処理
- 公称ビデオ遅延 1 フレームの低遅延処理
- 入力信号消失時、ブラックまたは最終フレームで停止
- 1080p、1080i、720p、625i、525i と SDI 入力信号に対応
- SDI と HDMI から同時出力
- 16 チャンネルエンベデッド SDI オーディオ I/O
- 8 チャンネル HDMI 出力オーディオ
- アナログオーディオ出力用 3 ピンターミナルブロック端子 × 2
- 3:2 プルダウンに対応した多彩なフレームレート変換
- 3G、HD、SD のビデオフォーマット間で、アップ、ダウン、クロスコンバージョン
- AFD 入力検出、ダウンコンバート制御
- Ross DashBoard ソフトウェアからリモートで構成
- 背面 I/O カード付属
- openGear フレーム、OG-X-FR、OG3、DFR-8321 と互換
- 5 年間保証
注記 : OG-FS-Mini は、3G-SDI レベル A フォーマットのみ変換します。3G-SDI レベル B の入出力はできません。
OG-FS-Mini は、エンベデッドオーディオのアンシラリーデータのみパススルーします。その他のタイプのエンベデッドされたアンシラリーデータはパススルーしません。

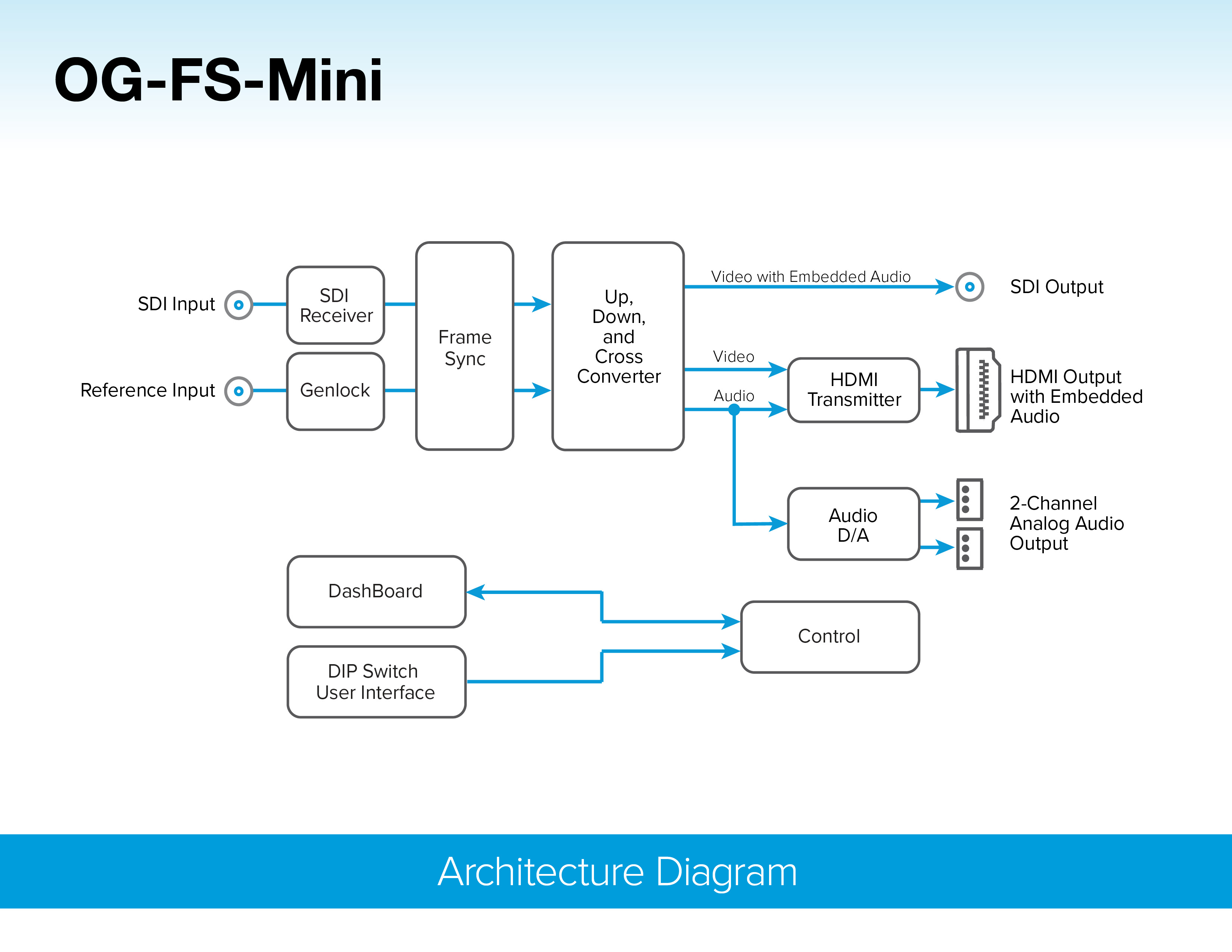

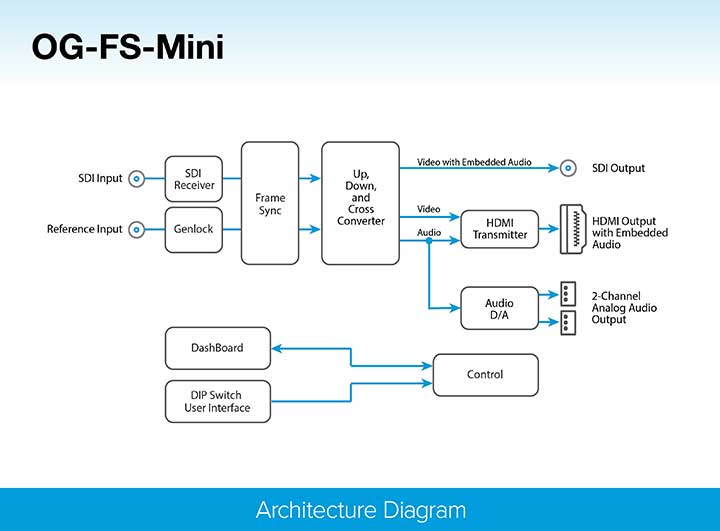

簡潔なブロックダイアグラム
OG-FS-Mini は放送技術やライブイベント制作時の多様な要件を満たすために設計されました。タイミングが合っていない信号を受け取り、フレーム同期などの処理を行い、制作用の SDI 端子とモニタリング用の HDMI 端子から同時に出力します。バランスドアナログオーディオモニター出力からオーディオを 2 チャンネル選択できます。
openGear の互換性
openGear 仕様に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増加しており、openGear は将来性のあるラックフレーム製品です。

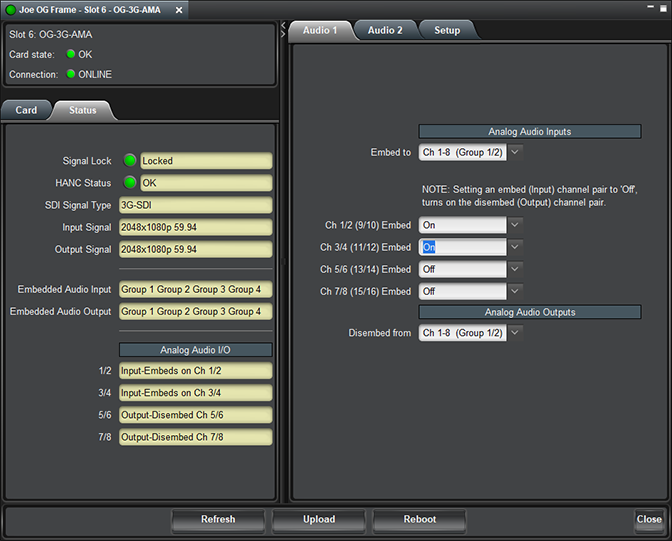

DashBoard ソフトウェアのダウンロード
Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。
最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。

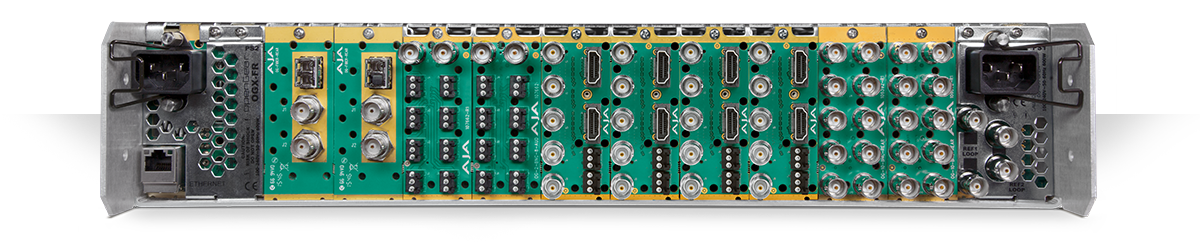

柔軟な I/O
モジュラー式のリアパネルにより、I/O 端子をカード毎に変更可能です。
安全機構
冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。
Ethernet 接続
標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。
AJA Mini-Matrix
AJA のラックフレームとラックフレームカードの全ラインアップを Mini-Matrix で確認できます。増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。
アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。
業界最高水準のサポート
業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。
OpenGear シリーズは、5 年間の国際製品保証が設けられています。
