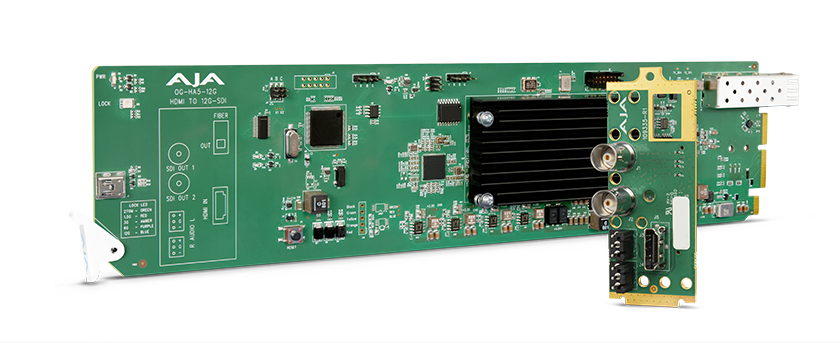

OG-HA5-12G
4K/UltraHD HDMI 2.0 → 12G-SDI コンバーターシリーズ
概要

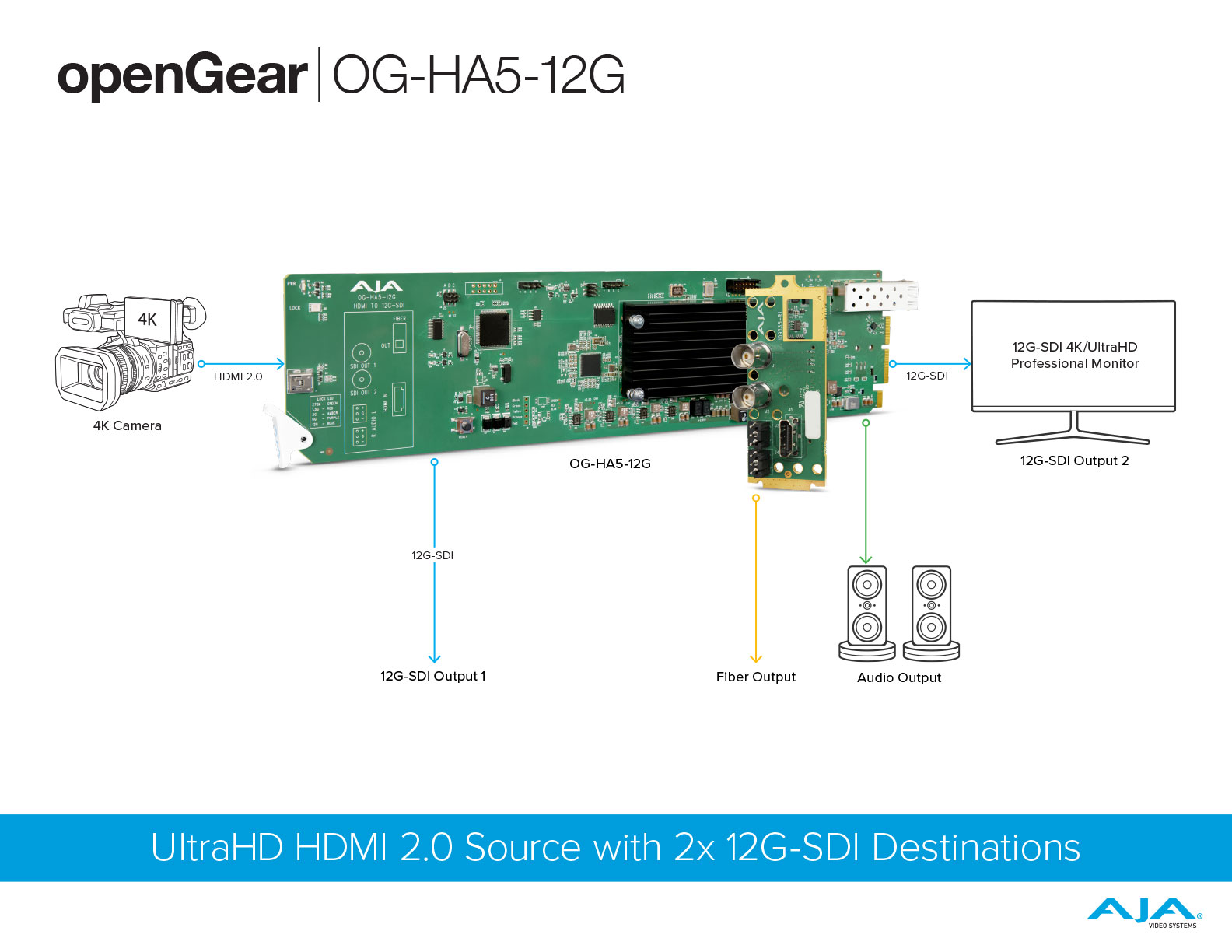

AJA OG-HA5-12G は、HDMI 2.0 入力を 4K/UltraHD シングルリンク 12G-SDI 出力に変換します。OG-HA5-12G は、HDMI ソースにエンベッドされた 8 チャンネルまたは 2 チャンネルのオーディオを含め、2 系統の 12G-SDI として分配出力する機能も備えています。
OG-HA5-12G は、EDID (拡張ディスプレイ識別データ) エミュレーションに対応しているため、接続ソースから設定に応じたビデオフォーマットが正確に出力されます。
OG-HA5-12G-T と OG-HA5-12G-T-ST は、ファイバー SFP 搭載モデルで、4K の HDMI 信号を長距離伝送できるシングルチャンネルの送信機として機能します。 LC 規格または ST 規格の光ファイバーケーブル 1 本を用いて最大 10km 伝送できます。これらのモデルは SFP が組み付けられた状態で出荷されます。OG-HA5-12G の全機能に加え、オーディオ信号とビデオ信号を延長する機能も利用できます。
概要
主な機能
- HDMI 2.0 から 4K/UltraHD 60 fps に変換し、2 系統の 12G-SDI として出力
- 4:4:4/4:2:2/4:2:0 で最大 60p 入力に対応
- 12-bit ワークフロー対応
- 最大 UltraHD 60p の EDID LFR および HFR エミュレーション
- リアルタイム HDMI HDR インフォフレームデータレポート
- HDR 信号のメタデータのパススルーと上書き
- 小数点値と整数値間での簡易フレームレート変換 (FRC)
- HDMI またはアナログオーディオ入力からエンベッドオーディオを選択可能
- AC-3 (Dolby Digital) と E-AC-3 (Dolby Digital Plus) 圧縮オーディオのエンベッドオーディオをパススルー、DD+ Atmos (DD+ JOC) にも対応
- Ross DashBoard ソフトウェア経由で監視と制御
- カード毎に最大 14W を消費
- 5 年間保証

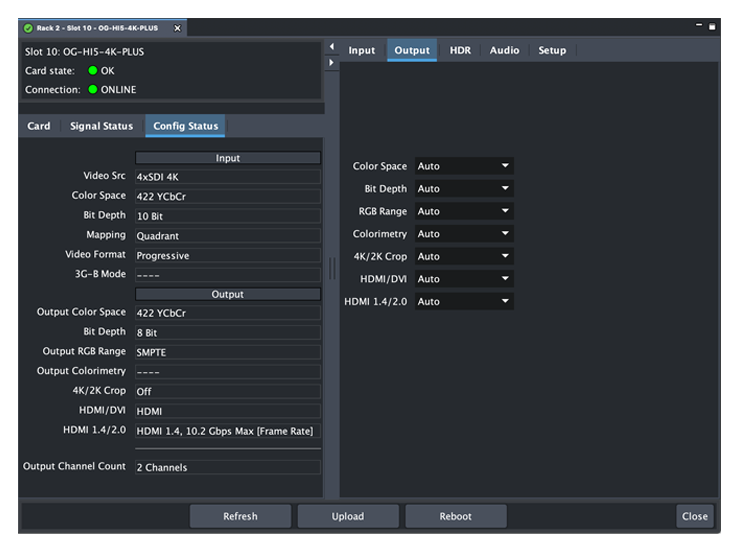

DashBoard ソフトウェア
Dashboard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。

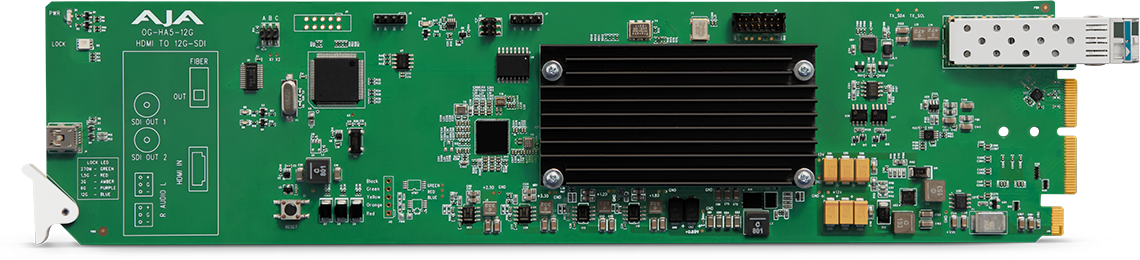

OG-HA5-12G-T
OG-HA5-12G-T の特徴
- HDMI 2.0 から 4K 60p に変換し、2 系統の 12G-SDI として出力
- シングルチャンネル Fiber 12G LC トランスミッター内蔵により 12G-SDI 信号を長距離伝送可能 (シングルモードで 10 km)
- FiberLC-1T-12G SFP 同梱
- 4:4:4/4:2:2/4:2:0 で最大 60p に対応
- 12-bit ワークフローに対応
- 最大 UltraHD 60p の EDID LFR および HFR エミュレーション
- 2 サンプルインターリーブ (2SI) 4K/UltraHD ソースマッピング
- HDMI v2.0b/CTA-861-G 規格の HDMI 経由で入力される HDR インフォフレームデータを分析
- 小数点値と整数値間での簡易フレームレート変換 (FRC)
- HDMI またはアナログオーディオ入力からエンベッドオーディオを選択可能
- AC-3 (Dolby Digital) と E-AC-3 (Dolby Digital Plus) 圧縮オーディオのエンベッドオーディオをパススルー、DD+ Atmos (DD+ JOC) にも対応
- Ross DashBoard ソフトウェア経由で監視と制御
- 5 年間保証

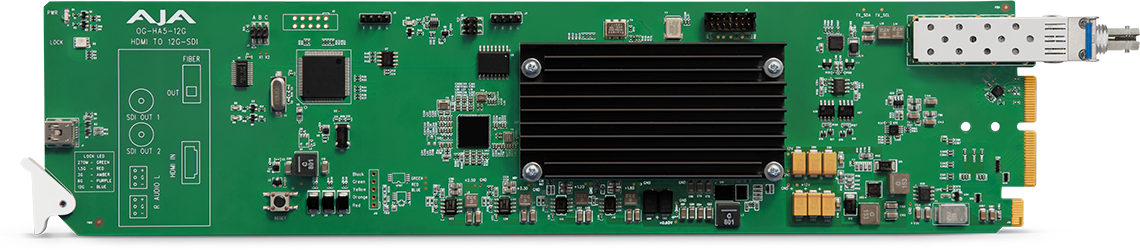

OG-HA5-12G-T-ST
OG-HA5-12G-T-ST の特徴
- HDMI 2.0 から 4K 60p に変換し、2 系統の 12G-SDI として出力
- シングルチャンネル Fiber 12G ST トランスミッター内蔵により 12G-SDI 信号を長距離伝送可能 (シングルモードで 10 km)
- FiberST-1T-12G SFP 同梱
- 4:4:4/4:2:2/4:2:0 で最大 60p に対応
- 12-bit ワークフローに対応
- 最大 UltraHD 60p の EDID LFR および HFR エミュレーション
- 2 サンプルインターリーブ (2SI) 4K/UltraHD ソースマッピング
- HDMI v2.0b/CTA-861-G 規格の HDMI 経由で入力される HDR インフォフレームデータを分析
- 小数点値と整数値間での簡易フレームレート変換 (FRC)
- HDMI またはアナログオーディオ入力からエンベッドオーディオを選択可能
- AC-3 (Dolby Digital) と E-AC-3 (Dolby Digital Plus) 圧縮オーディオのエンベッドオーディオをパススルー、DD+ Atmos (DD+ JOC) にも対応
- Ross DashBoard ソフトウェア経由で監視と制御
- 5 年間保証
HDR
HDR (ハイダイナミックレンジ) は標準的な信号に比べ、広色域で豊かな色彩、より明るい白色、そしてより深く暗い黒色を扱えます。これにより、イメージはより「生き生きとした」見た目になり、自然で真実味のある色を視聴者に届けられるようになります。
OG-HA5-12G シリーズは HDMI v2.0b/CTA-861-G に準拠した HDR メタデータを生成し、互換性のある HDMI ディスプレイに 4K/UltraHD/HD の HDR 信号を伝送します。OG-HA5-12G はハイブリッドログガンマ (HLG) 方式の HDMI 接続の HDR ディスプレイにも対応します。
4K と UltraHD
一般的に、4K 信号とは 4096 × 2160 ピクセルの解像度を指します。一方、UltraHD 信号は 3840 × 2160 ピクセルの解像度です。この違いのために、いくつかのモニターは、フル 4K ワークフローまたは UltraHD ワークフローのどちらかでしか使用できません。OG-HA5-12G は解像度の差を埋め、UltraHD モニターを 4K 制作環境で使用できるようにしたり、4K モニターを UltraHD 制作環境で使用できるようにしたりします。
OG-HA5-12G は HFR (ハイフレームレート) 入力にも対応しています。50fps または 60fps の 4K/UltraHD 信号を OG-HA5-12G に入力でき、互換性のある HDMI 2.0 接続ディスプレイで最大 60p の出力を確認できます。

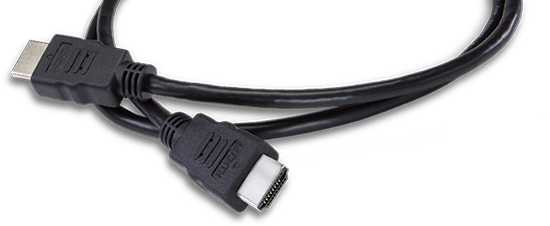

フル HDMI サポート
OG-HA5-12G でイコライズされた入力は、24 ゲージの HDMI ケーブルで最大 30m まで延長できるように設計されています。エンベデッド HDMI オーディオに対応しているため、乱雑になりがちなケーブルを 1 本に集約できます。

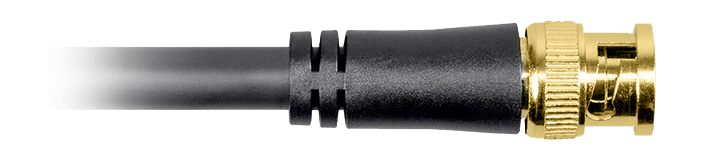

12G-SDI 対応
OG-HA5-12G の 12G-SDI 出力では、非常に高品質な信号を扱えます。画像品質が重要視される高解像度やディープカラーのワークフローで使用可能です。
高画質を維持
PLL クロックフィルタリングされた 12G-SDI 出力は、確かな映像安定性を実現する低ジッター出力を保証します。LED インジケーターは入力ソースにより、SD (グリーン)、HD (レッド)、4K/UltraHD (オレンジ) と色が変化するので、すばやく簡単に確認が行なえます。
openGear の互換性
openGear 仕様に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増えており、openGear は将来性のあるラックフレーム製品です。

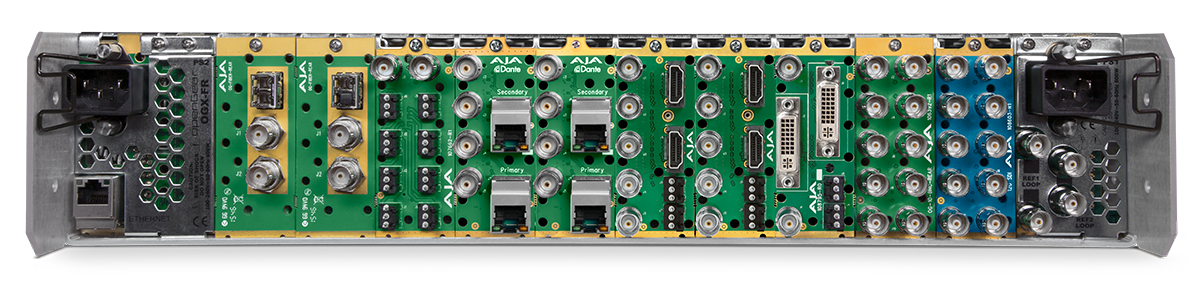

柔軟な I/O
リアパネルはモジュラー形式になっていて、カード毎に用途に合わせた I/O 端子に個別の変更が可能です。
安全機構
冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。
Ethernet アクセス
標準的な Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。
AJA Mini-Matrix
AJA のラックフレームとラックフレームカードの全ラインアップを Mini-Matrix で確認できます。増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。
アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。
業界最高水準のサポート
業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。
openGear シリーズは、5 年間の製品保証が設けられています。製品保証に関する詳細情報は、製品マニュアルでご確認ください。
