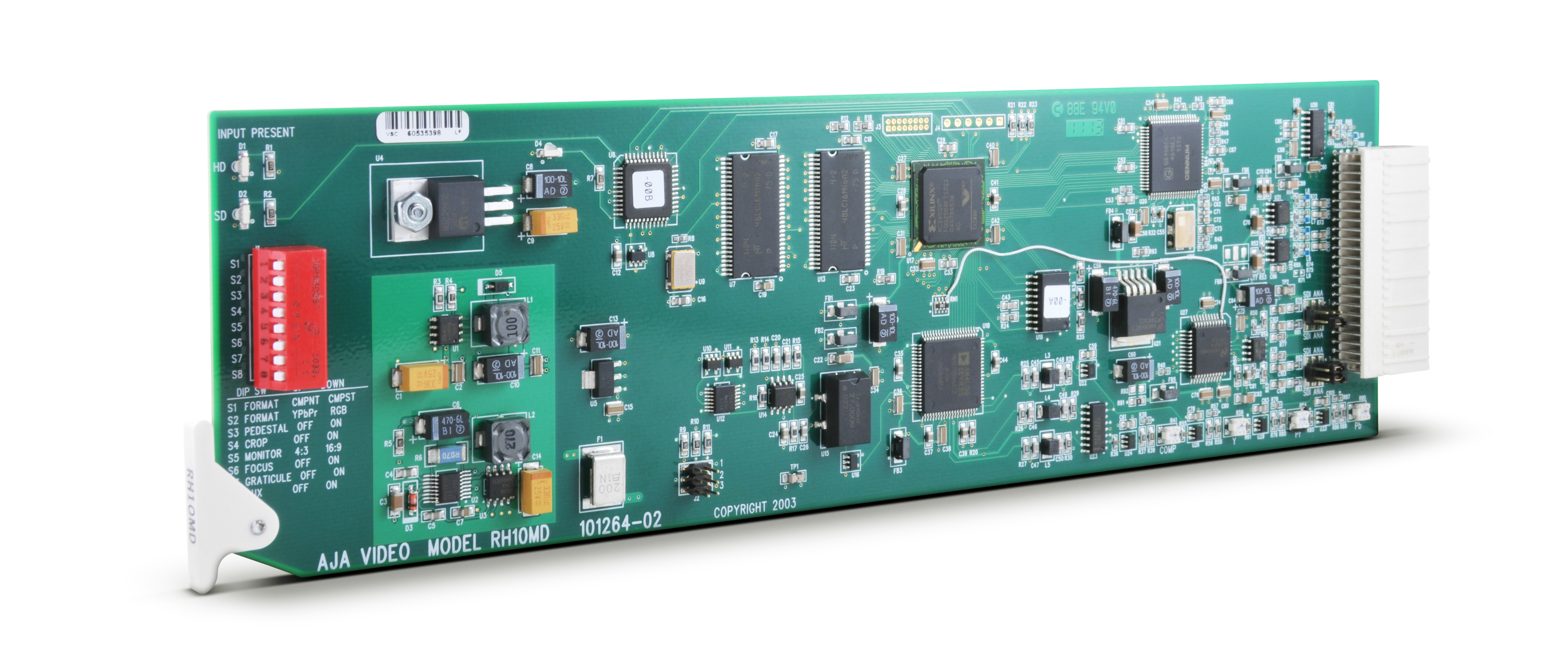

RH10MD（生産終了品）
HD ダウンコンバーター & HD-SDI 分配増幅器
RH10MD は、10-bitの放送品質 HD ダウンコンバーターおよび HD-SDI/SDI 分配器です。リクロックされた 4 系統の HD-SDI/SDI 出力およびダウンコンバートされた 4 系統の SD 出力があります。SD 出力は、アナログまたは SDIとして (アナログはコンポーネントでもコンポジットでも可) 別々に設定することができます。
3:2 プルダウンを伴った 24p/psf を含めてすべての HD フォーマットがサポートされています。 SD 出力は、4:3 または 16:9 のモニター用にフォーマットすることができます。 4:3 モニタについては、レターボックスモードおよびクロップモードの両方がサポートされています。
また、RH10MD もデュアルレート (HD/SD) であり、SDI 入力をサポートします。 4ch AES エンベデッドオーディオは、SDI 出力に通されます。RH10MD は、AJA の FR1 または FR2 フレームに適合します。
RH10MD 概要
主な機能
- 1x4 HD-SDI/SDI DA をリクロック
- マルチスタンダードの HD-SDI または SDI 入力
- SDI および アナログコンポーネント/コンポジット出力
- 23.98/24 Hz p/psf 出力のための 3:2 プルダウン
- フル 10-bit データパス、マルチポイント補間
- 16:9 または 4:3 のモニタリング用に設定可能
- レターボックスおよびクロップモード
- 4:3 セーフゾーングリッド
仕様
技術仕様
フォーマット
|
- HD: 1080i 50/59.94/60 Hz
- 1080p/psf 23.98/24/25/29.97/30 Hz
- 720p 23.98/24/25/29.97/30/50/60 Hz
|
入力
|
- HD-SDI または SDI SMPTE 259/292/296、10-bit、BNC
|
出力
|
- SDI、SMPTE 259M、10-bit、BNC
- YPbPr - SMPTE、EBU-N10、Betacam
- RGB、NTSC、 PAL、Y/C (S-Video)、10-bit
- BNC x 3
|
ダウンコンバージョン
|
- マルチポイント補間、10-bit 処理
- 23.98/24p/psf 入力のための 3:2 コンバージョン
|
ユーザーコントロール
|
- 外部ディップスイッチ
- 出力ビデオ形式
- 4:3/16:9 モニターの選択
- レターボックス/クロップ
- ペデスタル (出力)
- 4:3 セーフゾーングリッドオーバーレイ
|
サイズ
|
|
電源
|
|
付属品
|
|
