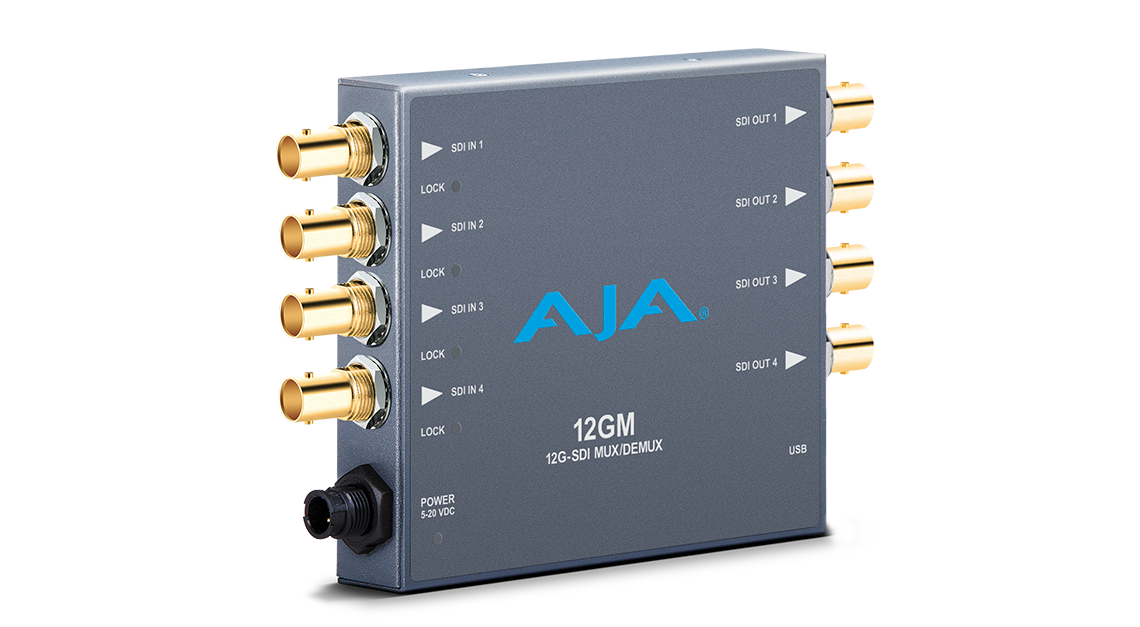

12GM
12G-SDI と SDI の相互変換に対応したマルチプレクサー / デマルチプレクサー
12GM はコンパクトな SDI コンバーターで、12G-SDI から Quad 3G-SDI への変換と Quad 3G-SDI から 12G-SDI への変換が行えます。1.5G、3G、6G そして 12G ビットレートの 4K、UltraHD、2K、HD および SD ワークフローに対応したこのマルチプレクサー/デマルチプレクサーは、クアッドリンク SDI 信号からシングルリンク SDI 信号への変換とその逆方向の変換に対応します (Mini-Config v2.26.3: 12GM ファームウェア v1.11 よりデュアルリンク変換にも対応）。またスクエアディヴィジョン (Quadrant/4分割) および 2サンプルインターリーブ (2SI) の両方において、入力および出力マッピングに対応しています。
製品概要
主な機能
- 12G/6G/3G および 1.5G-SDI に対応したコンパクトな SDI コンバーター
- シングルリンク、デュアルリンク、クアッドリンク SDI の入力および出力に対応
- シングルリンク 12G-SDI と クアッドリンク 3G-SDI または デュアルリンク 6G-SDI 間の相互変換
- シングルリンク 6G-SDI と クアッドリンク 1.5G-SDI または デュアルリンク 3G-SDI 間の相互変換
- シングルリンク 3G-SDI とデュアルリンク 1.5G-SDI 間の相互変換
- 2サンプルインターリーブ (2SI) と スクエアディヴィジョン (Quadrant/4分割) 間の相互ピクセルマッピング変換
- 3G-SDI Level A と 3G-SDI Level B-DL 間の相互変換
- 60 fps から 59.94 fps 、59.94 fps から 60 fps への簡易なフレームレート変換 (FRC)
- HDR メタデータのパススルー機能と、オプションのオーバーライド機能
- シングルリンク 12G/6G/3G/1.5G および 270Mbps SDI ビデオ信号をパススルー
- 分配増幅（DA）対応 (1x4) としても設定可能
- 入力信号自動認識、およびクアッドリンク信号の入力タイミング解析
- 自動またはマニュアルでの制御 （AJA Mini-Config 経由）
- クアッドリンク SDI 入力信号の有効配列向けの詳細なタイミング解析
- SDI エンベデッドオーディオをパススルー； 24-bit、16 チャンネルまで
- USB ポート経由で PC/Mac 対応の Mini-Config ソフトウェアから設定
- 5-20 VDC 電源 (ユニバーサル電源 DWP-U-R1 同梱)
- 5 年間保証
カメラからファイバーへ
12G-SDI で転送、編集
最新の 12G-SDI を使用したソリューションで撮影やポストプロダクションのワークフローを改善できます。広帯域を活かし、高解像度、ハイフレームレート、広色域なコンテンツをたった一本のケーブルで扱えます。

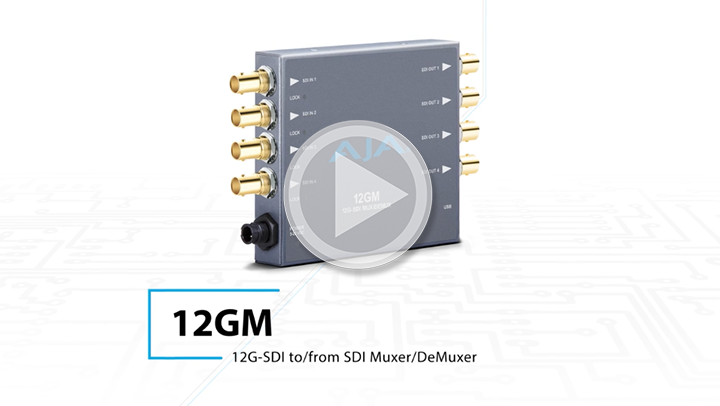

12G-SDI に対応する AJA 製品、12G-SDI / 光ファイバーミニコンバーター FiDO シリーズ、ディストリビューションアンプ 12GDA、マルチプレクサー / デマルチプレクサ― 12GM、フレームシンクロナイザー / コンバーター FS-HDR、Thunderbolt™ 3 接続のビデオ I/O デバイス Io 4K Plus について動画で解説します。

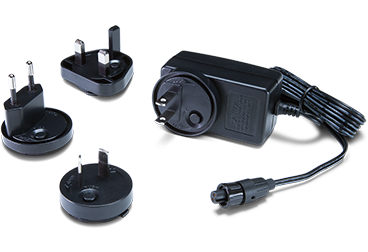

ユニバーサル電源
すべての AJA 製ミニコンバーターには、世界各国に対応したプラグ接続を含むユニバーサル電源が同梱されていて世界中で使用できます。

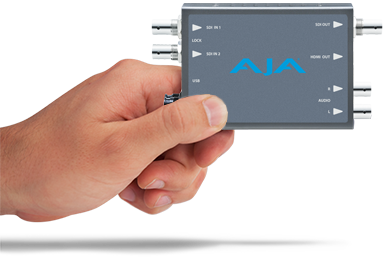

コンパクトでポータブル
AJA 製ミニコンバーターはコンパクトなので、モニターの後方やラックの後部、あるいはカメラリグに直接取り付けて使用できます。電源端子にはロック機構が備えられているため、誤って外れるのを防ぎます。また、オプションの P-TAP 電源ケーブルを使用すると、バッテリーから電源を得られます。

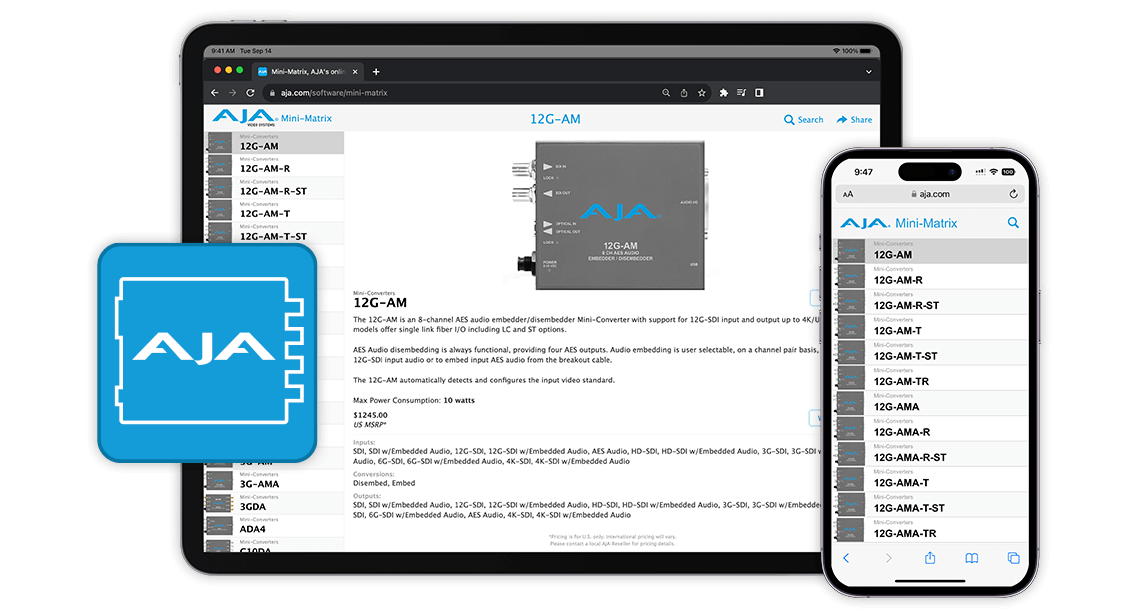

AJA Mini-Matrix
AJA のミニコンバーターの全ラインアップを Mini-Matrix で確認できます。ミニコンバーター製品は増え続けていますが、このアプリケーションを利用すれば、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。
アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。
AJA Mini-Matrix ページ
業界最高水準のサポート
業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。
AJA のミニコンバーターシリーズは、5 年間の製品保証が設けられています。
技術仕様
対応入力ビデオフォーマット
- (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (4K) 4096 x 2160PsF 23.98, 24, 25, 29.97, 30
- (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (UltraHD) 3840 x 2160PsF 23.98, 24, 25, 29.97, 30
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920 x 1080i 50, 59.94, 60
- (HD) 1280 x 720p 50, 59.94, 60
- (SD) 625i 50
- (SD) 525i 59.94
- YCbCr 4:2:2/4:4:4
- RGB 4:4:4, SMPTE または Full level
- 8, 10, または 12-bit
注記：対応する解像度/フレームレートの詳細については、AJA.com 12GM 製品ページ：サポートメニューからダウンロード可能なマニュアル内または Document メニューより "12GM Video Format" を参照ください。
デジタルビデオ入出力
- 12G-SDI BNC x 4, SMPTE 259/292/372/424/2081/2082
- シングルリンク 12G/6G/3G/1.5G-SDI
- デュアルリンク 6G-SDI x2/3G-SDI x2/1.5G-SDI x2
- クアッドリンク 3G-SDI Level A または B-DL x 4/1.5G-SDI x 4
対応する変換方法および機能
- Quad 3G-SDI Level A から Single 12G-SDI
- Quad 3G-SDI Level B-DL から Single 12G-SDI
- Single 12G-SDI から Quad 3G-SDI Level A
- Single 12G-SDI から Quad 3G-SDI Level B-DL
- Quad 3G-SDI Level A から Dual 6G-SDI
- Quad 3G-SDI Level B-DL から Dual 6G-SDI
- Dual 6G-SDI から Quad 3G-SDI Level A
- Dual 6G-SDI から Quad 3G-SDI Level B-DL
- Dual 3G-SDI Level A から Single 6G-SDI
- Dual 3G-SDI Level B-DL から Single 6G-SDI
- Single 6G-SDI から Dual 3G-SDI Level A
- Single 6G-SDI から Dual 3G-SDI Level B-DL
- Quad 1.5G-SDI から Single 6G-SDI
- Single 6G-SDI から Quad 1.5G-SDI
- Dual 1.5G-SDI から Single 3G-SDI Level A
- Dual 1.5G-SDI から Single 3G-SDI Level B-DL
- Single 3G-SDI Level A から Dual 1.5G-SDI
- Single 3G-SDI Level B-DL から Dual 1.5G-SDI
- Quad 3G-SDI Level A から Quad 3G-SDI Level B-DL
- Quad 3G-SDI Level B-DL から Quad 3G-SDI Level A
- 2サンプルインターリーブ (2SI) からスクエアディヴィジョン (Quadrant/4分割) へピクセルマッピング
- スクエアディヴィジョン (Quadrant/4分割) から 2サンプルインターリーブ (2SI) へピクセルマッピング
- カラリメトリおよび伝送特性向けの HDR メタデータ VPID パススルーまたはオーバーライド
- パススルー：Single Link 12G/6G/3G/1.5G および 270M SDI ビデオ信号
- 分配増幅（DA）対応 (1x4)
- 入力信号自動認識
- クアッドリンク信号の入力タイミング解析
ケーブルイコライゼーション
(Belden 1694A 同軸)
- 12 Gbps, 70m
- 6 Gbps, 100m
- 3 Gbps, 140m
- 1.5 Gbps, 200m
- 270 Mbps, 300m
デジタルオーディオ入出力
- SDI エンベデッドオーディオ, 24-bit, 16-Channel までをパススルー
ユーザーインターフェース
- 同梱のケーブルで macOS または Windows マシンと USB 接続し、 MiniConfig ソフトウェアを使用してデバイスの設定および接続診断を行います。
サイズ (w x d x h)
- 146.31 mm x 102.11 mm x 22.86 mm (5.76 インチ x 4.02 インチ x 0.90 インチ)
電源
- DC : 安定化した 5-16VDC, 12W, 電源アダプタ (付属品)
- AC アダプター : 100-240VAC, 50/60 Hz, ユニバーサル入力
動作環境
- 安全動作温度 : 0℃ ～ 40℃ (32°F ～104°F)
- 安全保管温度 (電源オフ時) : -40℃ ～ 60℃ (-40°F ～ 140°F)
- 動作相対湿度 : 10% ～ 90% (結露なきこと)
- 動作高度 : 3,000m 未満 (10,000 フィート未満)
*12GM では、約 12W の電力を使用して対流冷却を行います。触れるととても熱いですが、それが通常の状態です。機器を設置する際には、適切に内部を冷却するために空気の通り道を確保するようにしてください。12GM を、他のミニコンバーターと重ねないようにしてください。
