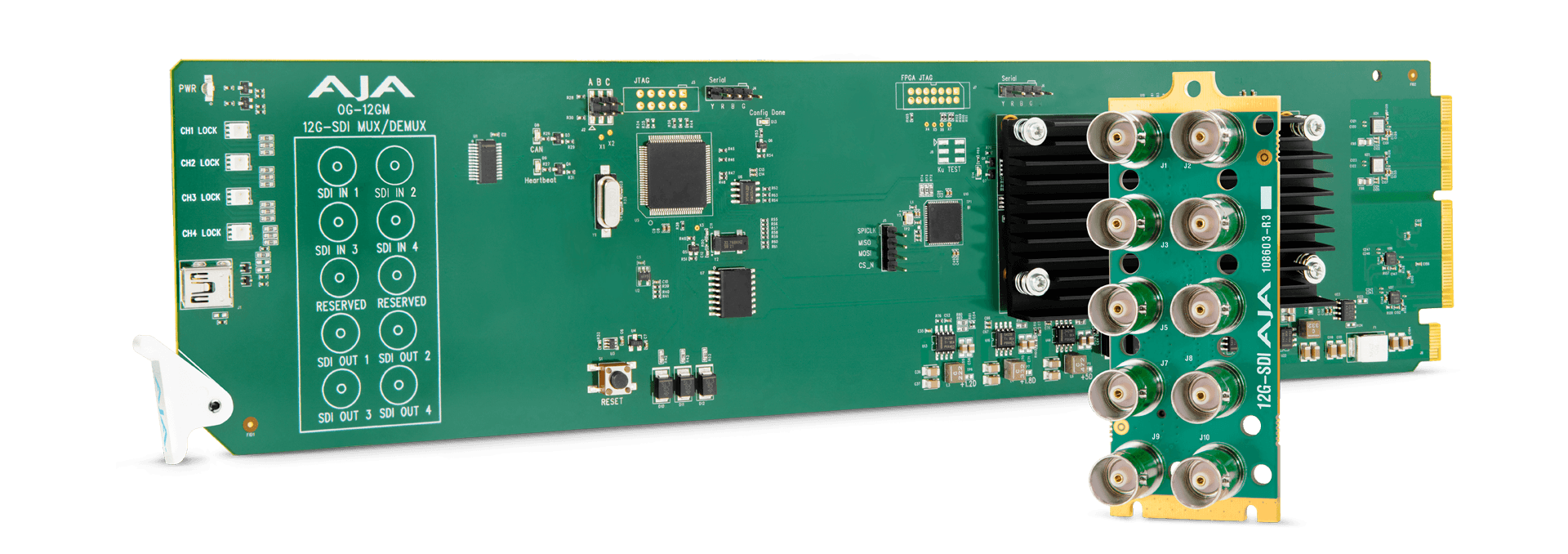

OG-12GM
12G-SDI と SDI の相互変換が可能なマルチプレクサー / デマルチプレクサー
OG-12GM はコンパクトな SDI 転送 openGear カードで、12G-SDI とクアッドリンク 3G-SDI 間の相互変換が行えます。このマルチプレクサー / デマルチプレクサーは、4K、UltraHD、2K、HD、SD を扱うワークフローに対応し、12G、6G、3G、1.5G のビットレートで、クアッドリンク SDI 信号とシングルリンク SDI 信号との相互変換を可能にします。入出力マッピングは、スクエアディビジョン (4 分割) と 2 サンプルインターリーブ (2SI) の両方に対応しています。
AJA の openGear 製品は、AJA 製 OG-X-FR を含む高密度な openGear 2RU フレームに対応した設計で、Windows®、macOS®、Linux® で動作する業界標準の DashBoard ソフトウェアにより、PC またはローカルネットワーク越しにリモートでの制御や監視が行えます。
概要
主要な機能
- openGear 互換カード
- シングル 12G-SDI とクアッド 3G-SDI Level A の相互変換
- シングル 12G-SDI とクアッド 3G-SDI Level B-DL の相互変換
- シングル 6G-SDI とクアッド 1.5G-SDI の相互変換
- クアッド 3G-SDI Level A とクアッド 3G-SDI Level B-DL の相互変換
- 2 サンプルインターリーブ (2SI) とスクエアディビジョン (4 分割) の相互ピクセルマッピング、3G
- シングルリンク 3G、1.5G、270M SDI のパススルー
- 分配増幅に対応 (1 × 4)
- クアッドリンク信号で入力信号を診断しタイミングを分析
- 自動制御と手動制御
- クアッドリンク SDI 入力を検証し整列させる詳細なタイミング分析
- 24-bit、最大 16 チャンネルの SDI エンベデッドオーディオを通過
- VPID でハイダイナミックレンジ (HDR) とワイドカラーガマット (WCG) を認識、転送
- 12W 電源
- ホットスワップ可能
- Ethernet 経由で Ross DashBoard ソフトウェアによるリモート設定
- 背面 I/O カード付属
- 各カード毎に 2 スロットを占有
- openGear フレーム OG-X-FR、OG-3-FR、DFR-8321 と互換
- 5 年間保証

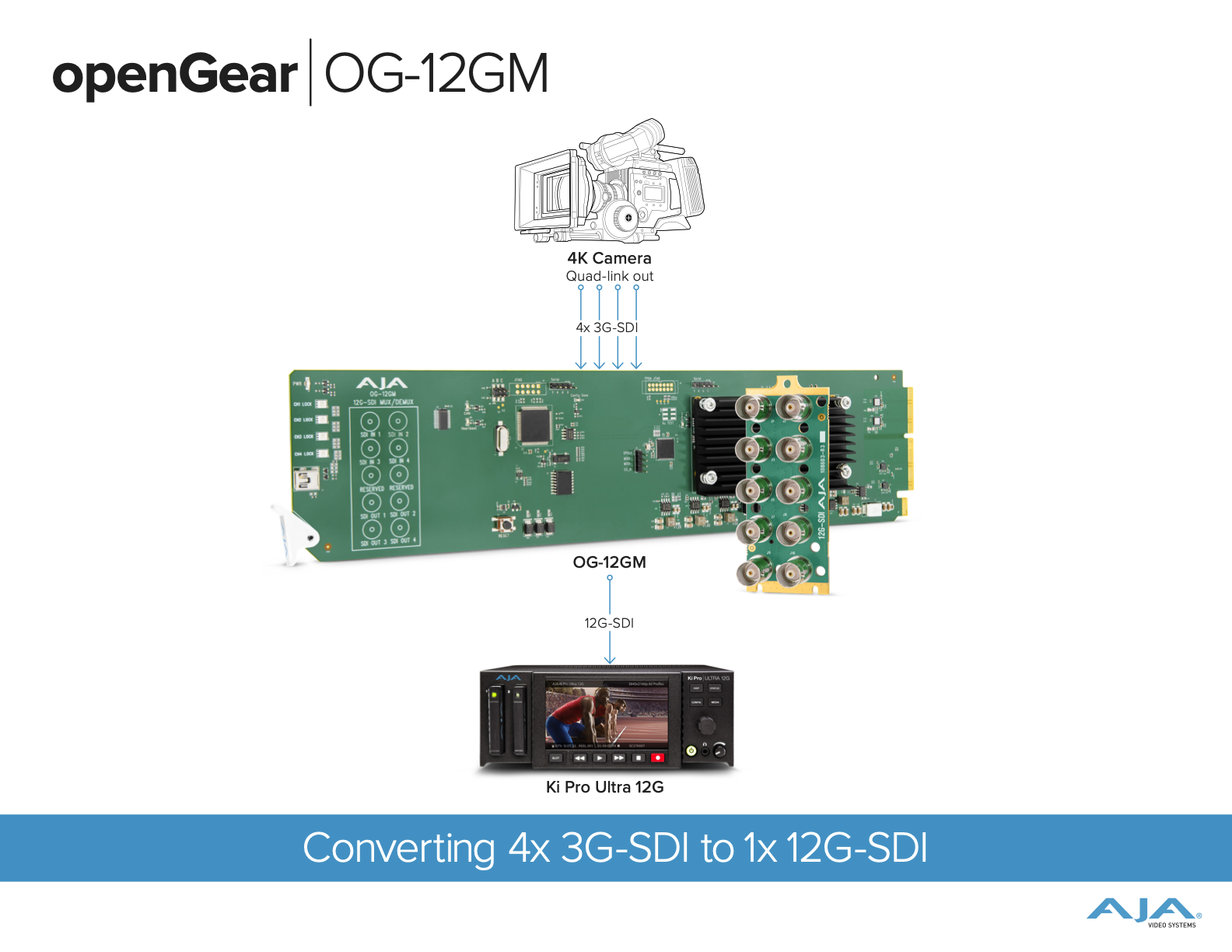

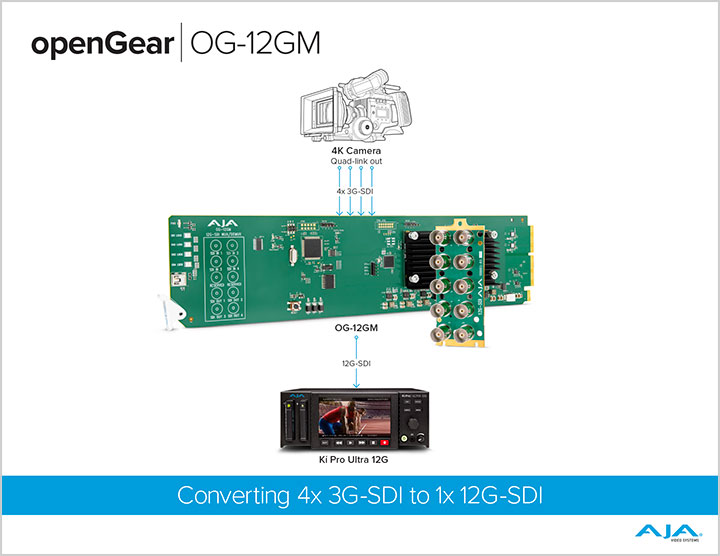

OG-12GM ワークフロー図
このワークフロー図では、 1 台の 4K カメラシステムから 4 本の 3G-SDI クアッドリンク接続によってビデオを出しています。この出力は、4 本の 3G-SDI 接続で OG-12GM に入力されていて、同カードによりシングルリンクの 12G-SDI に変換されます。最終的に Ki Pro Ultra 12G によってこのビデオは収録されます。

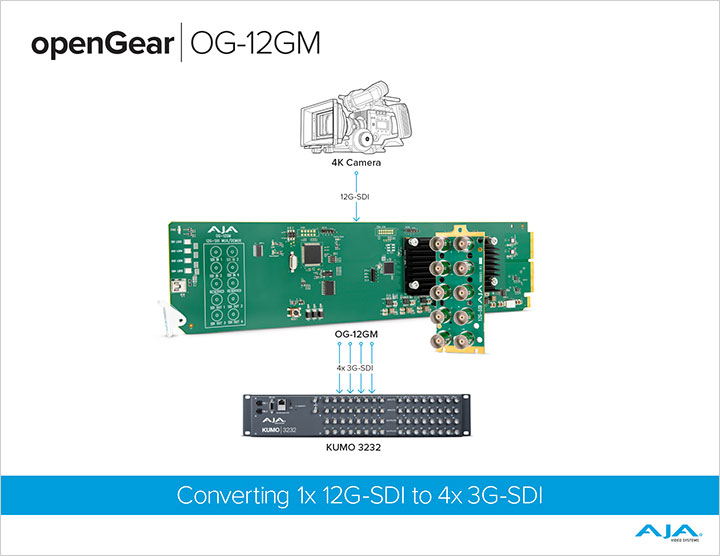

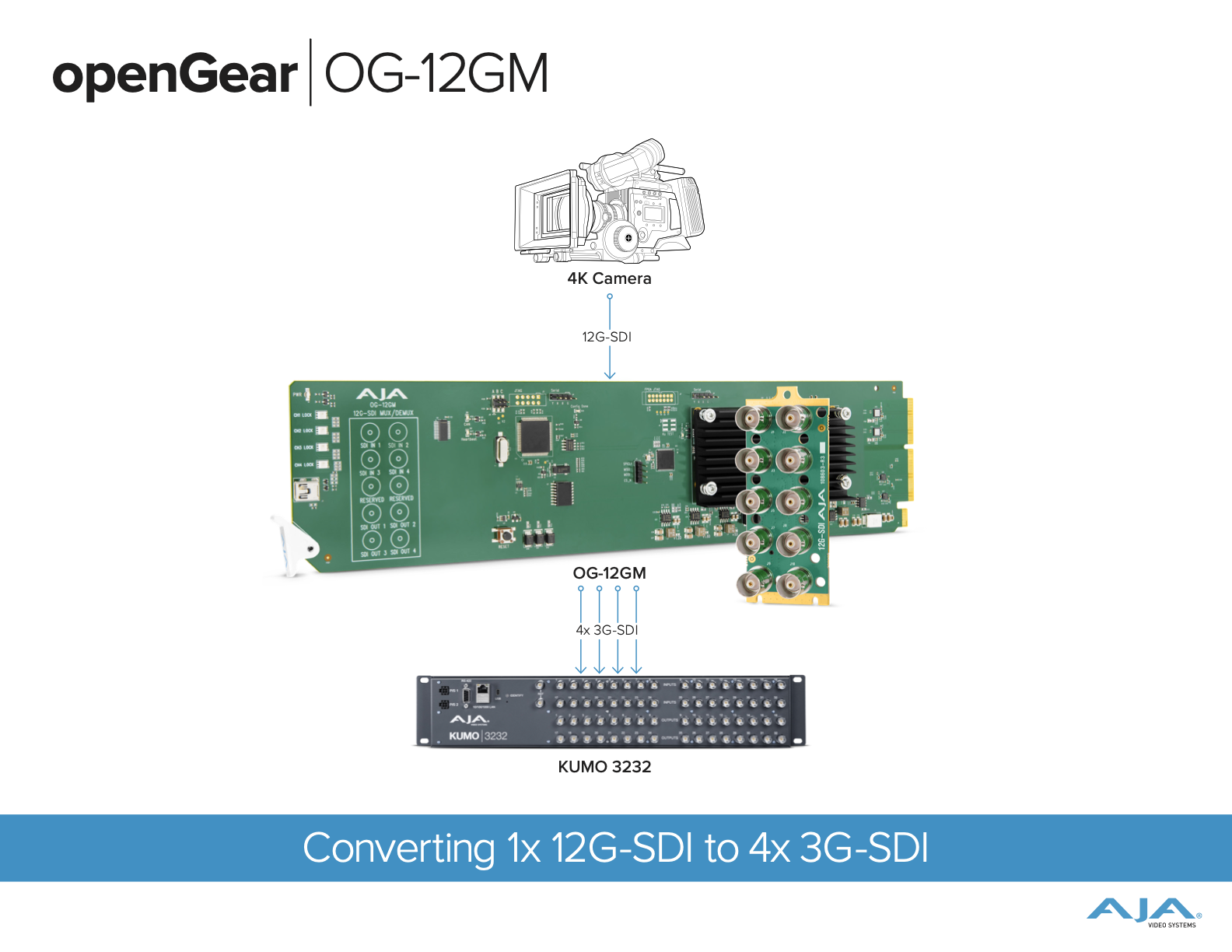

OG-12GM ワークフロー図
このワークフロー図では、1 台の 4K カメラシステムから 1 本の 12G-SDI 接続によってビデオを出力しています。この出力は、12G-SDI 接続で OG-12GM に入力されていて、クアッドリンクの 3G-SDI に変換されます。このクアッドリンク 3G-SDI 信号は、3G-SDI ルーター KUMO 3232 により別の場所に供給されます。

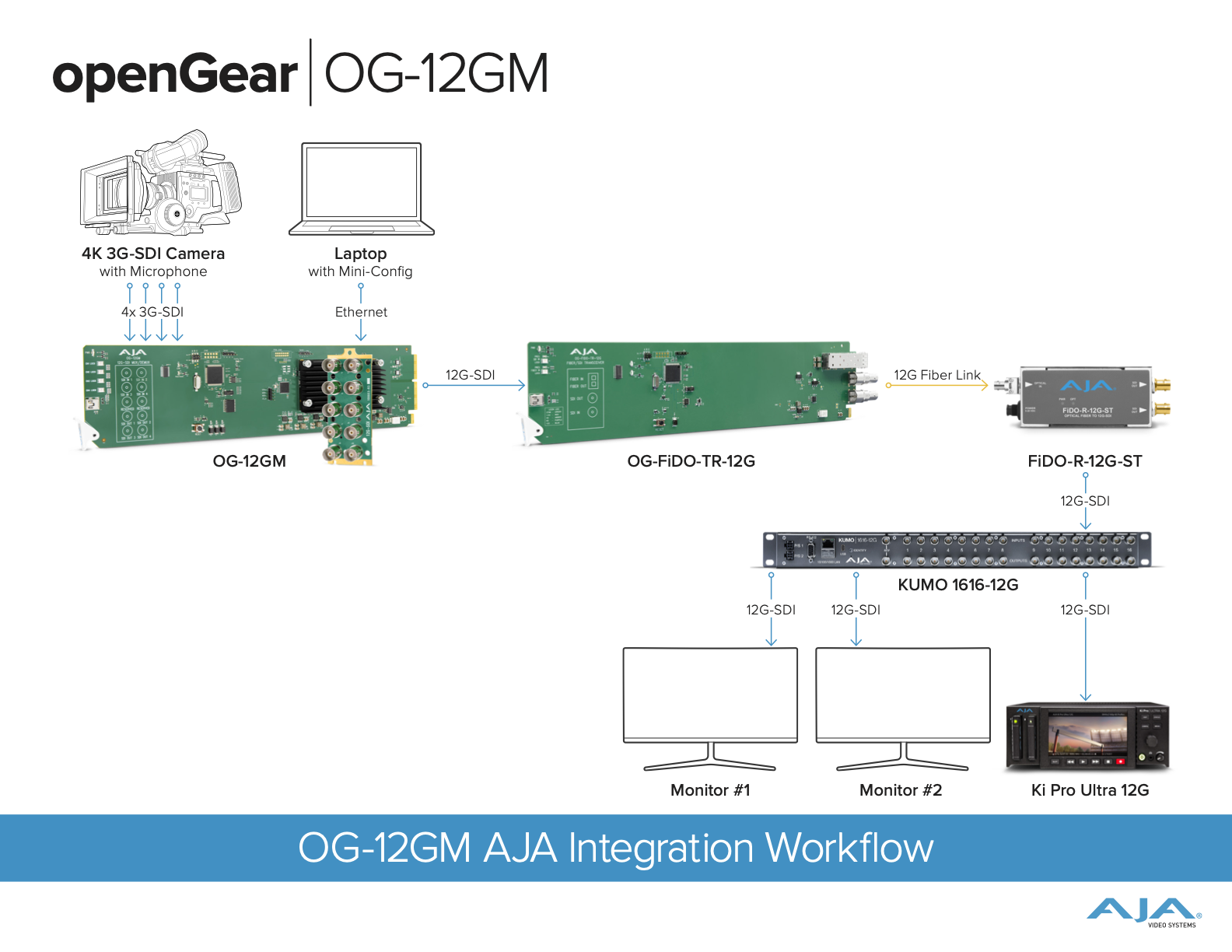

OG-12GM インテグレーション図
このインテグレーションワークフロー図では、1 台の 4K カメラシステムから 4 本の 3G-SDI クアッドリンク接続によってビデオを出力しています。OG-12GM は、クアッドリンク 3G-SDI をシングルリンク 12G-SDI に変換し、3G-SDI で出力された 4K カメラソースを 12G-SDI エコシステムに適合させます。複数の OG-12GM カードを適切な openGear ラックフレームに設置すれば、マルチカメラの変換が簡単に行なえます。
openGear の互換性
openGear 規格に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増えており、openGear は将来性のあるラックフレーム製品です。

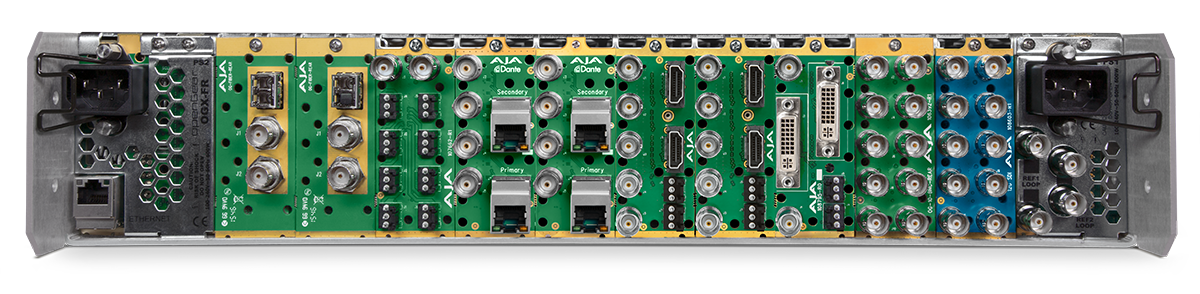

柔軟な I/O
モジュラー式のリアパネルにより、I/O 端子をカード毎に変更可能です。
安全性
冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。
Ethernet 接続
標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。
DashBoard ソフトウェアをダウンロード
DashBoard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。
AJA Mini-Matrix
AJA のラックフレームとラックフレームカードの全ラインアップを Mini-Matrix で確認できます。増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。
アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。
業界最高水準のサポート
業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。
OpenGear シリーズは、5 年間の国際製品保証が設けられています。製品保証に関する詳細情報は、製品マニュアルでご確認ください。
