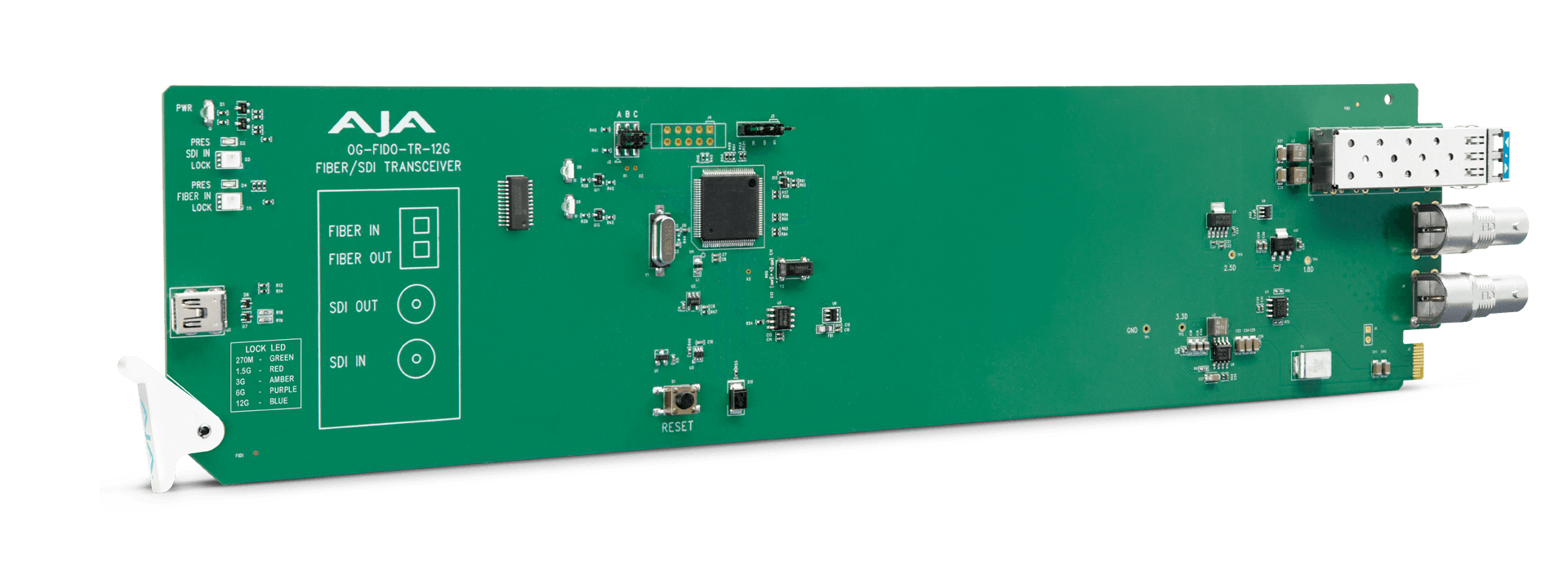

OG-FiDO-TR-12G
openGear 12G-SDI / シングルモード LC ファイバートランシーバー
OG-FiDO-TR-12G は、最先端の openGear 互換 12G-SDI / シングルモード LC ファイバートランシーバーです。12G-SDI からファイバーへの変換にも、ファイバーから 12G-SDI への変換にも対応しています。
この openGear カードは、類まれな柔軟性と費用対効果で、12G-SDI とファイバー間の変換が行えます。シングルモードの光ファイバーケーブルを使用し、最長 10 km の長距離伝送が可能です。
AJA の openGear 製品は、AJA 製 OG-X-FR を含む高密度な openGear 2RU フレームに対応した設計で、Windows®、macOS®、Linux® で動作する業界標準の DashBoard ソフトウェアにより、PC またはローカルネットワーク越しにリモートでの制御や監視が行えます。
概要
主要な機能
- ビデオフォーマット : 270 Mbps 〜 12 Gbps、フォーマット非依存
- 入力 : 12G-SDI BNC × 1、シングルモード LC ファイバー × 1
- 出力 : 12G-SDI BNC × 1、シングルモード LC ファイバー × 1

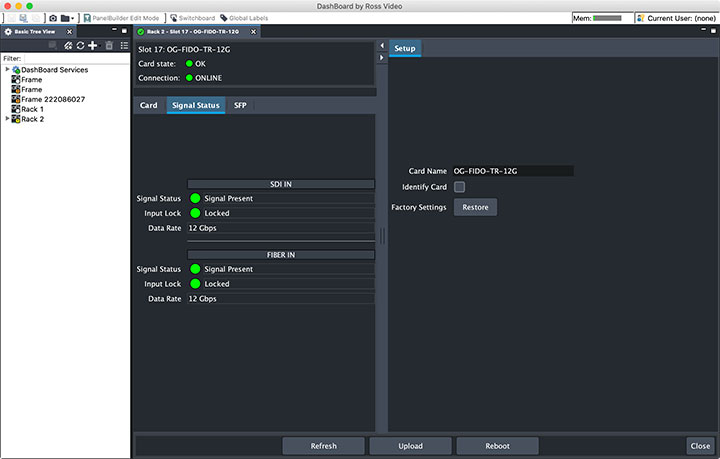

- openGear DashBoard 経由で監視
- HDR (ハイダイナミックレンジ) ビデオ対応
- 「現在の入力」と「SMPTE でロックされた入力」を LED で表示
- 自動検出とリクロック
- 270 Mbps、1.483 Gbps、1.485 Gbps、2.967 Gbps、2.970 Gbps、5.934 Gbps、5.940 Gbps、11.868 Gbps、11.880 Gbps - 自動選択
- 公称波長 : Tx: 1310 nm (通常)、Rx :1260 〜 1620 nm
- 電力 : 最大 3 W
- ホットスワップ対応
- Ross DashBoard ソフトウェア経由でリモートイーサネット監視
- 適切なファイバー SFP 同梱
- リア I/O カード同梱
- 各カード毎に 2 スロットを占有
- openGear フレーム OG-X-FR、OG-3-FR、DFR-8321 と互換
- 5 年間保証

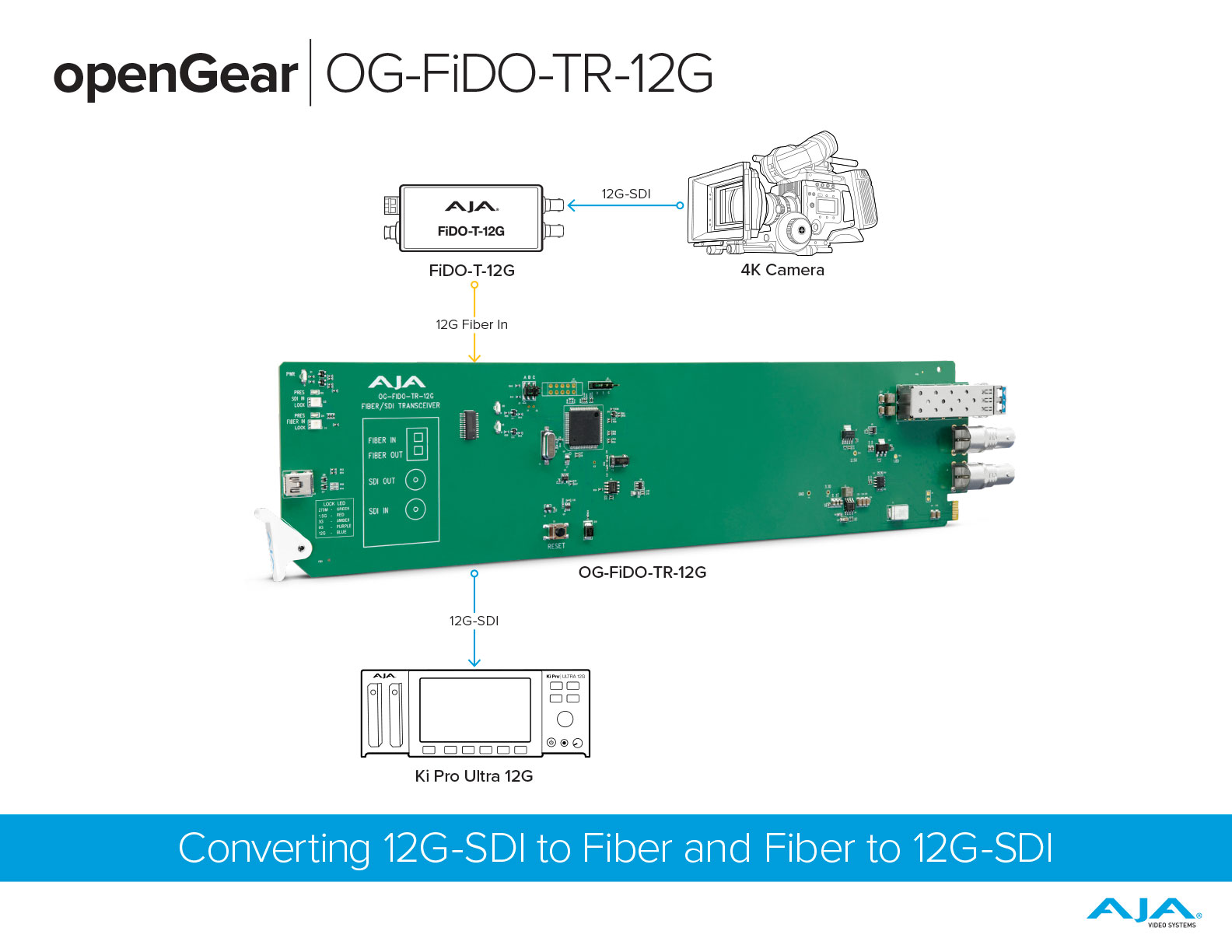

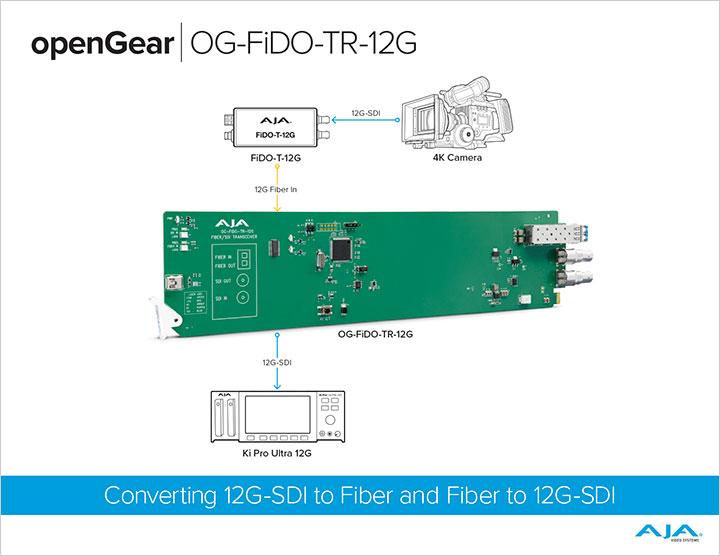

信号フロー図
この信号フロー図は、4K カメラシステムが 12G-SDI で AJA FIDO-T-12G ミニコンバーターに接続されています。FIDO-T-12G は、この 12G-SDI 信号を光ファイバーで OG-FIDO-TR-12G に送るために変換します。OG-FIDO-TR-12G は、光ファイバー入力を 12G-SDIに戻し、接続先の Ki Pro Ultra 12G で 4K ビデオを収録します。
接続性
Both Fiber and 12G-SDI inputs ファイバー入力も 12G-SDI 入力も、クラス最高の入力ジッター耐性でリクロックされます。12G-SDI 入出力はどちらも、6G/3G/HD/SD-SDI に対応しています。信号経路はどれも独立していて、異なるレートを設定できます。シングルモードファイバーケーブルに対応しています。
openGear の互換性
openGear 規格に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増えており、openGear は将来性のあるラックフレーム製品です。
柔軟な I/O

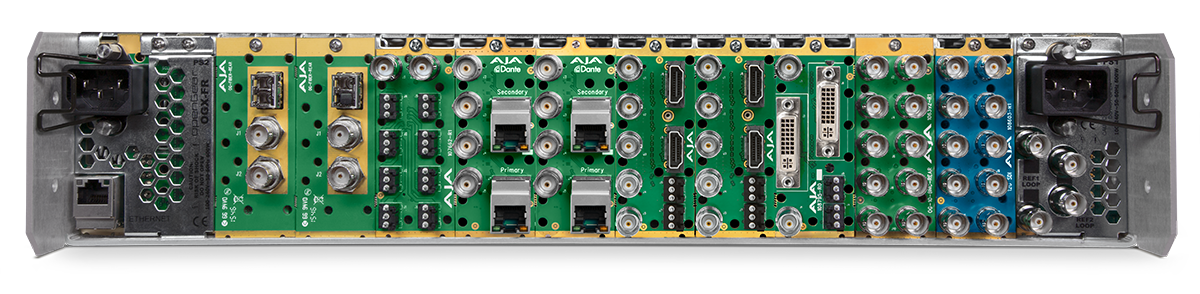

モジュラー式のリアパネルにより、I/O 端子をカード毎に変更可能です。
安全性
冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。
Ethernet 接続
標準の Ethernet 接続で Dashboard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。カード毎の Ethernet アクセスオプションをフレームに導入すれば、互換性のある openGear カードの詳細な設定が行えます。
DashBoard ソフトウェアをダウンロード
DashBoard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。
AJA Mini-Matrix
AJA のラックフレームとラックフレームカードの全ラインアップを Mini-Matrix で確認できます。増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。
アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。
業界最高水準のサポート
業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。
OpenGear シリーズは、5 年間の製品保証が設けられています。製品保証に関する詳細情報は、製品マニュアルでご確認ください。
