12G-AM
12G-SDI 対応、8 チャンネル AES オーディオ エンベッダー/ディスエンベッダー (ファイバーオプション)
12G-AM は、8 チャンネルの AES オーディオ エンベッダー/ディスエンベッダーで、12G-SDI 入出力により最大 4K/UltraHD が扱えます。ファイバー搭載モデルは LC または ST コネクタ付きで、シングルリンクの光ファイバー入出力を提供します。
オーディオのディスエンベッド機能は常に動作し、8 チャンネルの AES で出力します。エンベッドするオーディオはチャンネルペアに基づいて選択可能です。12G-SDI で入力されたオーディオをパススルーするか、ブレイクアウトケーブルからの AES オーディオ入力をエンベッドできます。
12G-AM は入力されたビデオ規格に対し、自動検出・自動構成を行います。
製品概要
主な機能
- 12G-SDI 対応、8 チャンネル AES エンベッダー/ディスエンベッダー
- 最大 4K/UltraHD の 12G-SDI 入出力
- 8 チャンネルの AES バランスドオーディオ エンベッダー/ディスエンベッダー (LC または ST ファイバー搭載モデルあり) *ページ下部をご覧ください
- AES オーディオディスエンベッダーは常に 4 チャンネルの AES 出力を提供
- エンベッドするオーディオはチャンネルペアに基づいて選択可能、12G-SDI で入力されたオーディオをパススルーするか、ブレイクアウトケーブルからの AES オーディオ入力をエンベッド
- AES オーディオのレベルを選択可能
- 入力されたビデオ規格を自動的に検出し、出力を設定
- コンパクトな筐体で、様々な場所に設置可能
- 付属の XLR ブレイクアウトケーブルで入力と出力、各 8 チャンネルの XLR 接続を提供
- USB 接続で MiniConfig ソフトウェアから設定
- ディップスイッチで設定可能
- 5-16VDC 電源を使用
- 5 年間の製品保証
12G-AM ワークフロー
12G-AM は 12G-SDI を介して 4K 映像とエンベデッドオーディオを受信すると同時に、ミキシング用の AES オーディオを AES I/O にディスエンベッドします。
ミキサーからの出力は、12G-AM の 12G-SDI ポートから出力される SDI ストリームにエンベッドされます。この 12G-SDI 出力は Ki Pro Ultra 12G に直接送られ、元の 4K 映像は新しくエンベッドされたミックスオーディオと一緒に収録されます。
12G-AM-TR
12G-SDI 対応、8 チャンネル AES エンベッダー/ディスエンベッダー、LC ファイバートランシーバー SFP 搭載モデル
- 最大 4K/UltraHD を扱える 12G-SDI 入出力
- 8 チャンネルバランスド AES オーディオ エンベッダー/ディスエンベッダー
- 4K/UltraHD 信号の長距離伝送を可能にするシングルチャンネル LC ファイバートランシーバー SFP が付属
- AES オーディオディスエンベッダーは常に 4 チャンネルの AES 出力を提供
- エンベッドするオーディオはチャンネルペアに基づいて選択可能、12G-SDI で入力されたオーディオをパススルーするか、ブレイクアウトケーブルからの AES オーディオ入力をエンベッド
- AES オーディオのレベルを選択可能
- 入力されたビデオ規格を自動的に検出し、出力を設定
- コンパクトな筐体で、様々な場所に設置可能
- 付属の XLR ブレイクアウトケーブルで入力と出力、各 8 チャンネルの XLR 接続を提供
- USB 接続で MiniConfig ソフトウェアから設定
- ディップスイッチで設定可能
- 5-16VDC 電源を使用
- 5 年間の製品保証
12G-AM-T
12G-SDI 対応、8 チャンネル AES エンベッダー/ディスエンベッダー、LC ファイバートランスミッター SFP 搭載モデル
- 最大 4K/UltraHD を扱える 12G-SDI 入出力
- 8 チャンネルバランスド AES オーディオ エンベッダー/ディスエンベッダー
- 4K/UltraHD 信号の長距離伝送を可能にするシングルチャンネル LC ファイバートランスミッター SFP が付属
- AES オーディオディスエンベッダーは常に 4 チャンネルの AES 出力を提供
- エンベッドするオーディオはチャンネルペアに基づいて選択可能、12G-SDI で入力されたオーディオをパススルーするか、ブレイクアウトケーブルからの AES オーディオ入力をエンベッド
- AES オーディオのレベルを選択可能
- 入力されたビデオ規格を自動的に検出し、出力を設定
- コンパクトな筐体で、様々な場所に設置可能
- 付属の XLR ブレイクアウトケーブルで入力と出力、各 8 チャンネルの XLR 接続を提供
- USB 接続で MiniConfig ソフトウェアから設定
- ディップスイッチで設定可能
- 5-16VDC 電源を使用
- 5 年間の製品保証
12G-AM-T-ST
12G-SDI 対応、8 チャンネル AES エンベッダー/ディスエンベッダー、ST ファイバートランスミッター SFP 搭載モデル
- 最大 4K/UltraHD を扱える 12G-SDI 入出力
- 8 チャンネルバランスド AES オーディオ エンベッダー/ディスエンベッダー
- 4K/UltraHD 信号の長距離伝送を可能にするシングルチャンネル ST ファイバートランスミッター SFP が付属
- AES オーディオディスエンベッダーは常に 4 チャンネルの AES 出力を提供
- エンベッドするオーディオはチャンネルペアに基づいて選択可能、12G-SDI で入力されたオーディオをパススルーするか、ブレイクアウトケーブルからの AES オーディオ入力をエンベッド
- AES オーディオのレベルを選択可能
- 入力されたビデオ規格を自動的に検出し、出力を設定
- コンパクトな筐体で、様々な場所に設置可能
- 付属の XLR ブレイクアウトケーブルで入力と出力、各 8 チャンネルの XLR 接続を提供
- USB 接続で MiniConfig ソフトウェアから設定
- ディップスイッチで設定可能
- 5-16VDC 電源を使用
- 5 年間の製品保証
12G-AM-R
12G-SDI 対応、8 チャンネル AES エンベッダー/ディスエンベッダー、LC ファイバーレシーバー SFP 搭載モデル
- 最大 4K/UltraHD を扱える 12G-SDI 入出力
- 8 チャンネルバランスド AES オーディオ エンベッダー/ディスエンベッダー
- 4K/UltraHD 信号の長距離伝送を可能にするシングルチャンネル LC ファイバーレシーバー SFP が付属
- AES オーディオディスエンベッダーは常に 4 チャンネルの AES 出力を提供
- エンベッドするオーディオはチャンネルペアに基づいて選択可能、12G-SDI で入力されたオーディオをパススルーするか、ブレイクアウトケーブルからの AES オーディオ入力をエンベッド
- AES オーディオのレベルを選択可能
- 入力されたビデオ規格を自動的に検出し、出力を設定
- コンパクトな筐体で、様々な場所に設置可能
- 付属の XLR ブレイクアウトケーブルで入力と出力、各 8 チャンネルの XLR 接続を提供
- USB 接続で MiniConfig ソフトウェアから設定
- ディップスイッチで設定可能
- 5-16VDC 電源を使用
- 5 年間の製品保証
12G-AM-R-ST
12G-SDI 対応、8 チャンネル AES エンベッダー/ディスエンベッダー、ST ファイバーレシーバー SFP 搭載モデル
- 最大 4K/UltraHD を扱える 12G-SDI 入出力
- 8 チャンネルバランスド AES オーディオ エンベッダー/ディスエンベッダー
- 4K/UltraHD 信号の長距離伝送を可能にするシングルチャンネル ST ファイバーレシーバー SFP が付属
- AES オーディオディスエンベッダーは常に 4 チャンネルの AES 出力を提供
- エンベッドするオーディオはチャンネルペアに基づいて選択可能、12G-SDI で入力されたオーディオをパススルーするか、ブレイクアウトケーブルからの AES オーディオ入力をエンベッド
- AES オーディオのレベルを選択可能
- 入力されたビデオ規格を自動的に検出し、出力を設定
- コンパクトな筐体で、様々な場所に設置可能
- 付属の XLR ブレイクアウトケーブルで入力と出力、各 8 チャンネルの XLR 接続を提供
- USB 接続で MiniConfig ソフトウェアから設定
- ディップスイッチで設定可能
- 5-16VDC 電源を使用
- 5 年間の製品保証
12G-AM-TR および 12G-AM-T のワークフロー
光ファイバー I/O を使った 12G-SDI からもしくは 12G-SDI への同時エンベッド/ディスエンベッド
12G-AM-T-ST ワークフロー
12G-AM-T-ST は 12G-SDI を介して 4K 映像とエンベデッドオーディオを受信すると同時に、ミキシング用の AES オーディオを AES I/O へディスエンベッドします。マイクやその他の AUX などの入力もミックスに追加可能です。
ミキサーからの出力は、12G-AM の 12G-SDI ポートから出力される SDI ストリームにエンベッドされます。この 12G-SDI 出力は Ki Pro Ultra 12G に直接送られ、元の 4K 映像は新しくエンベッドされたミックスオーディオと一緒に収録されます。同時に ST ファイバー出力は、離れた場所でのモニタリング用に FIDO ミニコンバーターに伝送され、複数のモニターに同じ映像を供給できます。
ブレイクアウトケーブル付属
付属のブレイクアウトケーブル (12G-AM CBL DB25-8XLR) は、XLR 接続ごとに 2 チャンネルの AES をサポートし、8 チャンネルの入力と 8 チャンネルの出力を同時にサポートします。
AES 向けオプションの BNC ブレイクアウトケーブル (12G-AM CBL DB25-8BNC) は別売りです。
USB と MiniConfig サポート
AJA の無料ソフトウェア MiniConfig は、USB 接続可能な AJA 製のあらゆるミニコンバーターで使用できます。現在の入出力フォーマットに関する詳細な情報をグラフィカルインターフェイスで確認できます。MiniConfig は、対応する AJA 製のミニコンバーターの設定値を制御できるだけでなく、新機能の追加や使い勝手を向上させるファームウェアのアップデート時にも利用します。
ユニバーサル電源
すべての AJA 製ミニコンバーターには、世界各国に対応したプラグ接続を含むユニバーサル電源が同梱されていて世界中で使用できます。
コンパクトでポータブル
AJA 製ミニコンバーターはコンパクトなので、モニターの後方やラックの後部、あるいはカメラリグに直接取り付けて使用できます。電源端子にはロック機構が備えられているため、誤って外れるのを防ぎます。また、オプションの P-TAP 電源ケーブルを使用すると、バッテリーから電源を得られます。

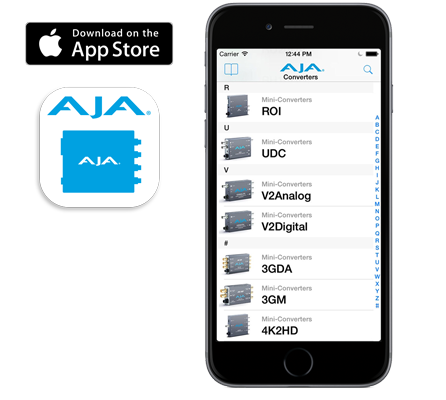

AJA Mini-Matrix
AJA のミニコンバーターの全ラインアップを Mini-Matrix で確認できます。ミニコンバーター製品は増え続けていますが、このアプリケーションを利用すれば、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。
アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。
業界最高水準のサポート
業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。
AJA のミニコンバーターシリーズは、5 年間の製品保証が設けられています。製品保証に関する詳細情報は、製品マニュアルでご確認ください。
