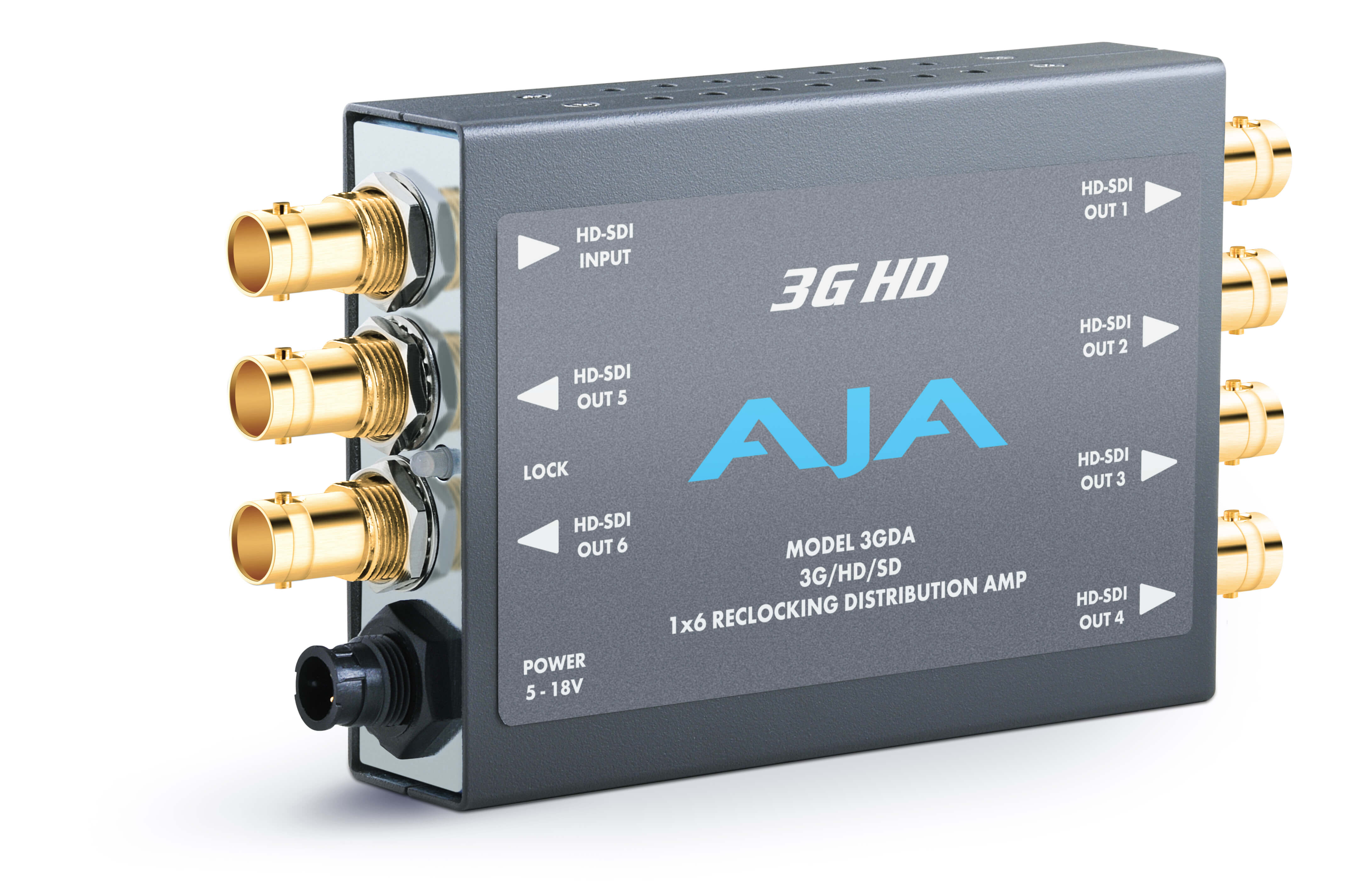

3GDA
6 系統の 3G/HD/SD 出力とリクロッキング機能を備えた分配増幅器
3GDA は 6 系統の 3G HD-SDI/HD-SDI/SDI 出力とリクロッキング機能を備えた、小型で低価格の分配増幅器です。個別にバッファリングする 6 系統の SDI 出力を特徴とする 3GDA は、入力信号の自動認識、リクロッキング、ケーブルイコライゼーション機能を備えています。
製品概要
特徴
- コンパクトな SD/HD 分配
- 個別にバッファリングする 6 系統の出力
- 3G/HD/SD-SDI 入力, 自動認識
- 3G ケーブルイコライゼーション (1694 同軸)
- SD: 270mb, 350m, HD: 1.5Gb, 200m
- アンシラリーデータはすべて通過
- 5-20VDC 電源を使用 (ユニバーサル電源 DWP-U-R1 を同梱)
- 5 年間保証
技術仕様
デジタルビデオ入力
- 3G-SDI BNC x 1、SMPTE-259/292/424
デジタルビデオ出力
- 3G-SDI BNC x 6、SMPTE-259/292/424
ケーブルイコライゼーション
- (Belden 1694A 同軸)
- 3 Gbps, 120m
- 1.5 Gbps, 200m
- 270 Mbps, 350m
リクロッキング
- 2.970 Gbps, 2.967 Gbps, 1.485 Gbps, 1.483 Gbps, 270 Mbps - 自動選択
- 上記以外のレートの場合は、パススルーとなりリクロックされません。
サイズ (w x d x h)
- 131 mm x 79 mm x 25 mm (5.8 インチ x 3.1 インチ x 1 インチ)
電源
- 安定化した +5-18VDC、3W、電源アダプタ(付属品:DWP-U-R1)
- AC アダプター : 100-240VAC, 50/60 Hz, ユニバーサル入力
動作環境
- 安全動作温度 : 0℃ ~ 40℃ (32°F ~104°F)
- 安全保管温度 (電源オフ時) : -40℃ ~ 60℃ (-40°F ~ 140°F)
- 動作相対湿度 : 10% ~ 90% (結露なきこと)
- 動作高度 : 3,000m 未満 (10,000 フィート未満)
※本製品は RoHs 対応製品です。
